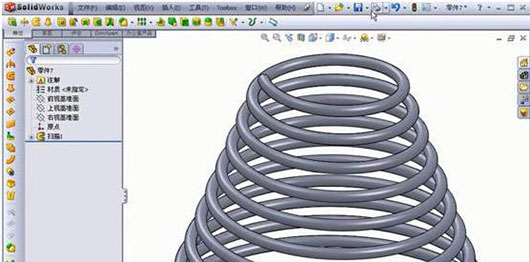

图7 完成锥形弹簧的绘制
三、总结
基于SolidWorks的弹簧建模的基本思路是由弹簧参数确定的具有螺旋特征的3D草图为路径，以弹簧材料的断面形状 确定轮廓扫描生成弹簧实体。3D草图主要由螺旋线、两曲面的交线、具有螺旋特征的模型边线等形式，而用具有相同基准面的两张草图直接扫描并加入扭转选项的弹簧建模方法可以更加快捷的完成建模。
|
