2.创建新的基准面，并绘制扫描截面图形：

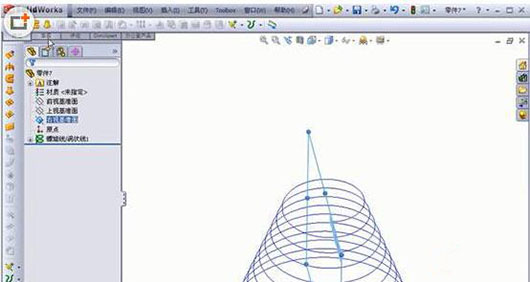

在右视基准面建立草图，如图4所示。
图4 在右视基准面建立草图
绘制弹簧材料断面形状的草图，即绘制圆，如图5所示。
图5 绘制弹簧材料断面形状的草图
3.利用solidworks中的扫描特征完成弹簧的创建：

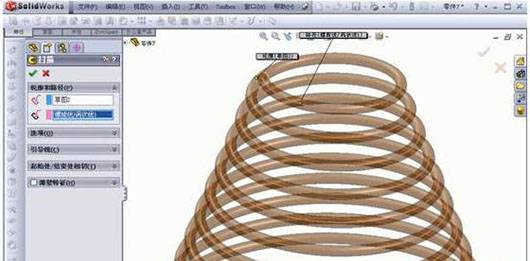

使所绘制的圆与螺旋线穿透，然后进行扫描，单击特征工具栏扫描按钮，扫描轮廓选择草图2扫描路径选择螺旋线：如图6所示：
图6 扫描路径
单击确定按钮完成锥形弹簧的绘制，如图7：
|
