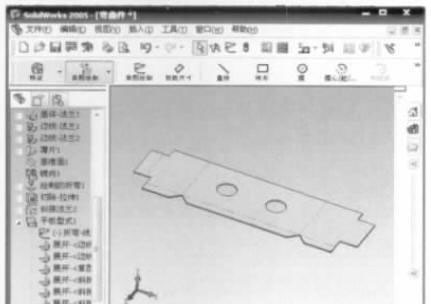

图8 弯曲件的展开
对于不变薄的圆筒形拉深件，则可使用“中面”工具，先求出中面，再使用【测量】功能求出中性面的面积，由此求得毛坯的尺寸。首先，根据圆筒形拉深件的形状与尺寸，在SolidWorks中利用【旋转凸台/基体】建立圆筒形拉深件的模型（如图9所示），然后建立圆筒形拉深件的中面特征。具体方法为：选择【插入】|【曲面】|【中面】命令，在【中间面】的PropertyManager中，分别选择凸缘、筒壁、底部及两个圆角的内外两个面，单击【确定】按钮，完成中面建立；把圆筒形拉深件旋转特征隐藏起来，即可见到中面（如图10所示）。再选择【工具】|【测量】命令，选上全部中面，得到5803.44mm2，此即为圆形毛坯件的面积。最后，可用面积公式计算出毛坯的直径大小。

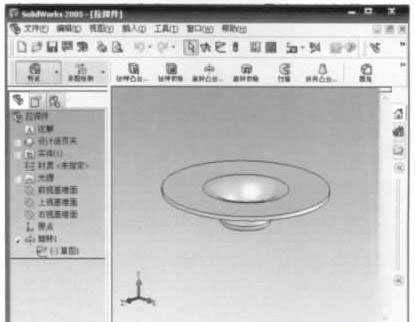

 图9 拉深件的模型
图10 拉深件中生成的中面及测量的表面积
三、结语
从以上实例可看出，在冲压模具设计中，如果完全采用传统方法来完成冲压工艺计算，显然是非常繁琐的，而充分利用SolidWorks的有关功能，可以大大地简化计算工作，提高设计效率和质量。此方法也为CAD技术的应用提供一种有益的借鉴。
|
