2.压力中心与冲裁力的计算
传统方法计算压力中心是利用理论推导出来的解析公式来求，比较复杂。在误差允许的条件下，冲裁件的几何中心可以近似地认为就是模具设计时要求的压力中心。基于这样的理解，可以用SolidWorks辅助来求。对于简单规则的工件，用手工的方法也许还容易算出，但对于复杂形状的工件，则运用SolidWorks中的功能可达到事半功倍的效果。利用SolidWorks提供的【质量属性】功能，可以非常方便地求出零件的几何中心。利用【测量】功能，则可以方便地求出工件的轮廓线长度，再结合材料的厚度和剪切强度，就可算出冲裁力了。

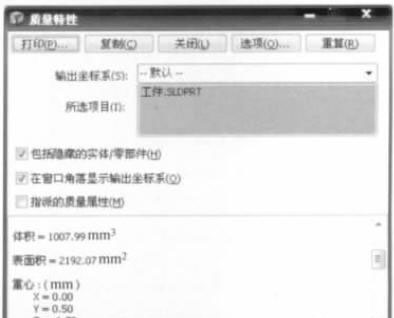

以上面止动片为例，根据工件尺寸，建立一个工件三维模型。通过【工具】、【质量属性】功能，得到其特性对话框（如图6所示）。其中显示了体积、表面积、重心和质量等属性，重心坐标即为该工件的几何中心，也可以近似地认为是模具设计时的压力中心。
图6 工件特性对话框
冲裁力的计算关键是求出轮廓线的周长，在工件三维模型中，用【工具】、【测量】功能求出该工件轮廓线的周长，进而利用公式F=KLtτ求得冲裁力的大小。
3.冲压件毛坯尺寸的计算
计算冲压件毛坯尺寸通常是冲压工艺计算中比较复杂繁琐的工作。如果充分利用SolidWorks本身的功能，有时会很方便地求出某些形状的弯曲件和拉深件的毛坯尺寸。

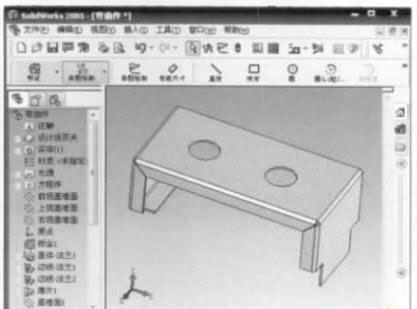

对于弯曲件，可以通过钣金件的展开图求得毛坯形状和尺寸。首先在SolidWorks中利用钣金设计工具建立弯曲件模型（如图7所示）。然后在默认情况下，零件处于折叠状态时，平板型式特征是被压缩的，因此完成后在FeatureManager设计树中将最后的特征“平板型式1”解除压缩，即可得到其展开图（如图8所示）。此展开图就是该弯曲件的毛坯件，通过查询可知其尺寸。  图7 弯曲件的模型 |
