工程图模版主要构成：
●文档属性
●自定义属性
●图纸格式
1)文档属性：供用户创建自定义绘图标准
●绘图标准
●各种注解
●文字比例和文字显示大小
●单位、精度
●模型显示
●线条、线型样式设置
●图像品质
●钣金

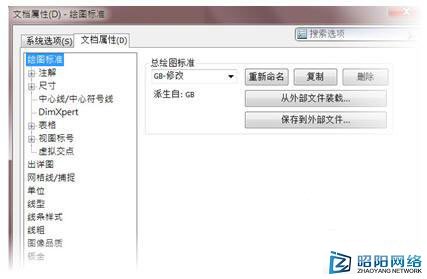

 图1 文档属性
2)自定义属性：
●摘要
●自定义
●配置特定
●材料明细表数量
●编辑清单

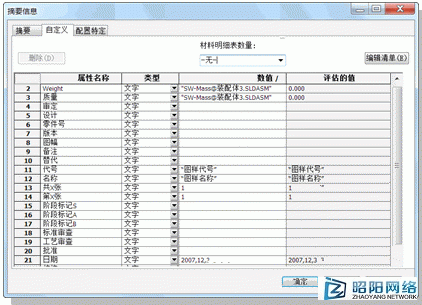

 图2 摘要信息
3)图纸格式：自定义工程图图纸格式以符合公司标准
●工程图图纸格式
●编辑文本草图线条
●设定表格位置
●添加OLE对象
●设置注释
●自定义图纸大小外观、光源与布景
 图3 图纸格式
如何更改已创建的装配体模板
修改打开的工程图模板，设定选项并插入项目等，使工程图信息更灵活

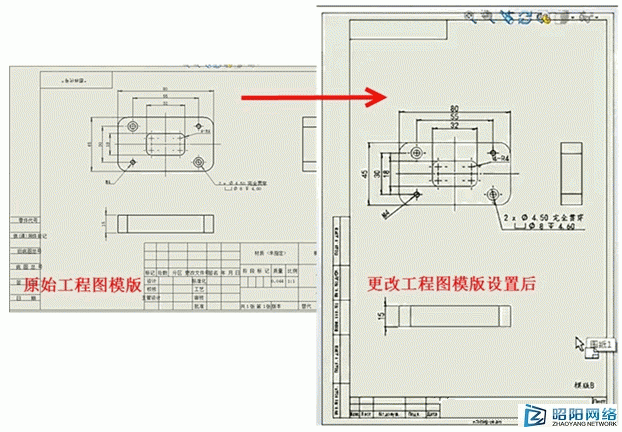

 图4 更改已创建的装配体模板
更改步骤：
步骤1：
打开初始工程图

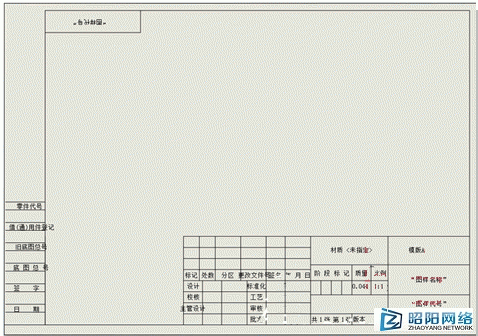

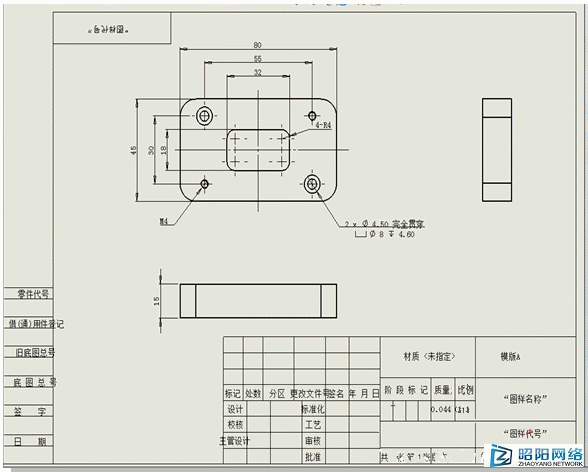

 图5 打开初始工程图
步骤2：
从外部文件装载文档属性

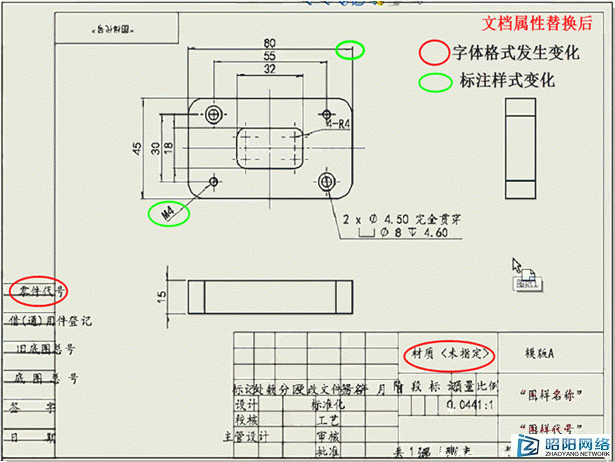

 图6 从外部文件装载文档属性 文档属性替换前后对比  图7 文档属性替换前后对比
步骤3：
更换图纸格式

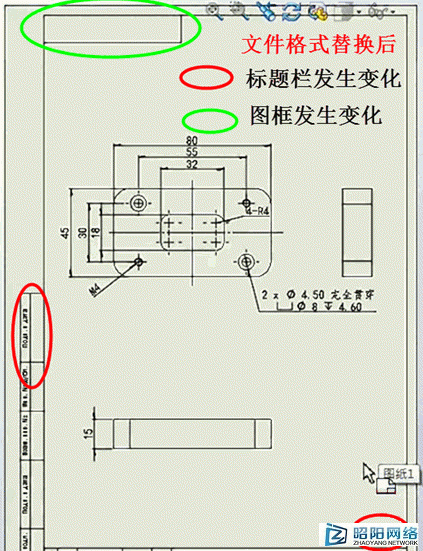

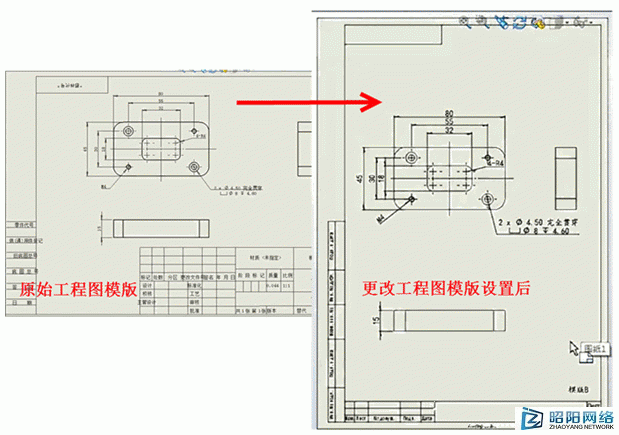

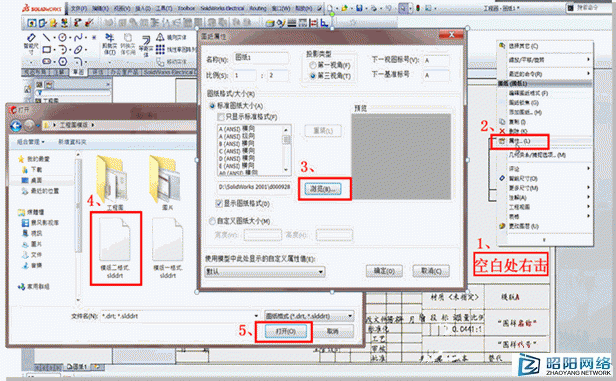

 图8 更换图纸格式 图纸格式更换后  图9 格式更换后 完成模版设置更改  图10 完成模版设置更改 |
