SolidWorks更换文件模板的应用技巧——装配体篇

时间:2014-08-25 16:50来源:SolidWorks 作者: 点击:
一、装配体模板里包括的主要信息
    当我们创建一个新的装配体,在SolidWorks装配体 模板中,通常会含有以下信息:
    ●文档属性
    ●自定义属性
    ●特征树
    1)文档属性:供用户创建自定义绘图标准
    ●绘图标准
    ●网格间距
    ●文字比例和文字显示大小
    ●单位
    ●模型显示
    ●图像品质
    ●钣金
    ●基准面显示

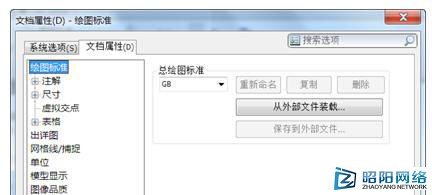

    图1 绘图标准

    2)自定义属性:
    ●摘要
    ●自定义
    ●配置特定
    ●材料明细表数量
    ●编辑清单


    图2 自定义

    3)特征树:
    ●传感器
    ●文件夹显示隐藏
    ●方程式
    ●外观、光源与布景

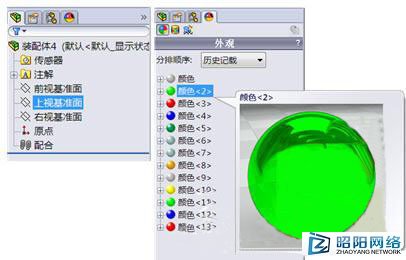

    图3 外观、光源与布景

二、如何更改已创建的装配体模板
    装配体模板更换前:(初始  蓝色外观&无传感器&中文)
    装配体模板更改后:(更换  红色外观&有传感器设置&英文)

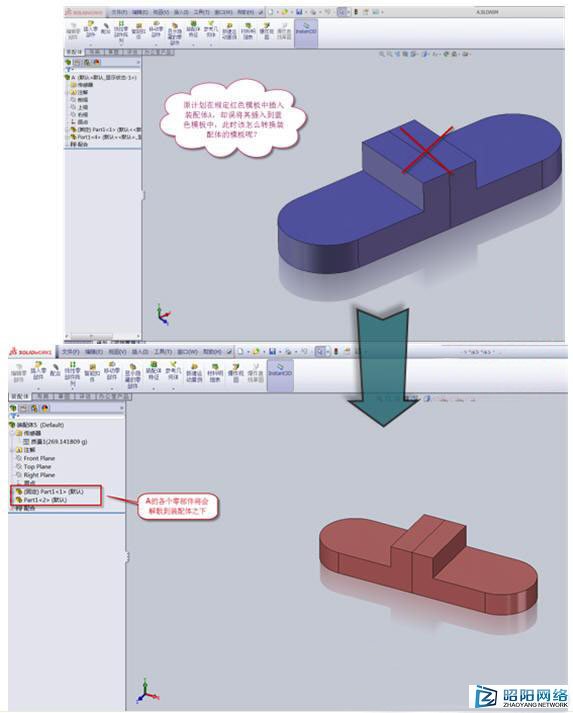

    图4 装配体模板更换

    前期工作:添加自定义 模板:模板-红
    步骤1:
    新建装配体,选择要更换的模板“模板-红”
    (红色外观&有传感器设置&英文)

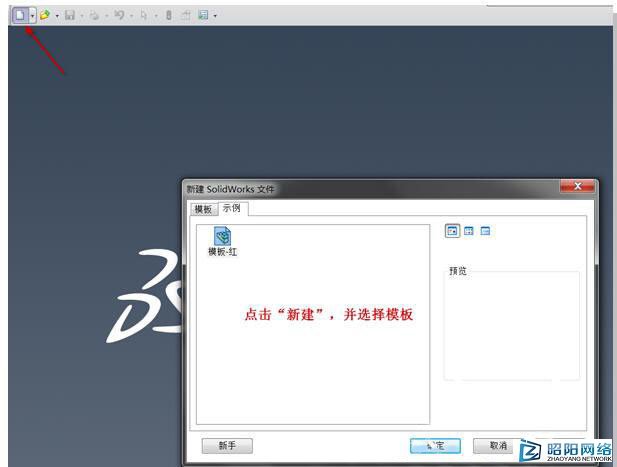

    图5 选择要更换的模板

    步骤2:
    将装配体A插入到此模板中

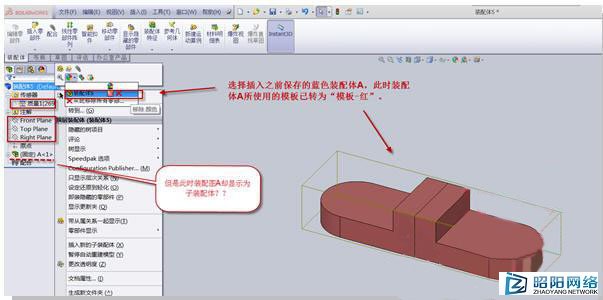

    图6 装配体A插入到模板

    步骤3:
    解散子装配体

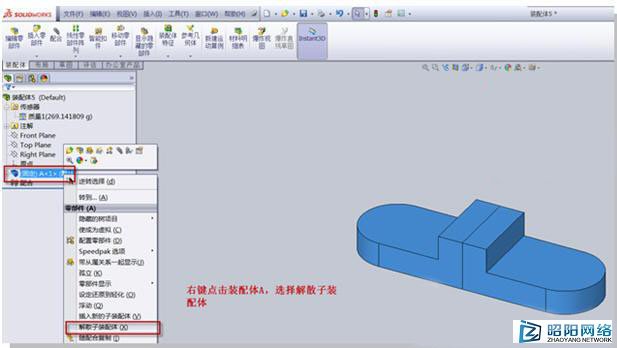

    图7 解散子装配体

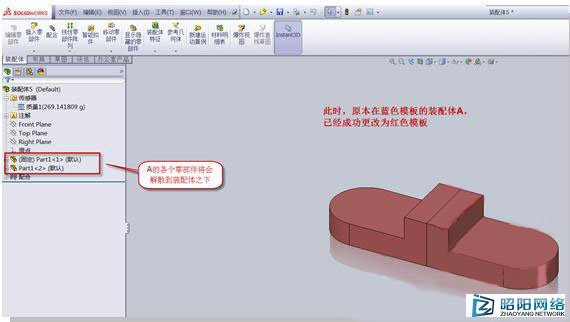

    图8 完成
