我们都知道在SolidWorks中做焊接件的时候，焊件的对接可以采用角接的形式。但是在焊接件的角接中，连接角一般为45°。如果需要非45°的角接需要先做剪裁再修改连接方式。那么，对于实体零件，我们如何完成角接呢？如果需要45°的角接方式的话，只要把实体零件转变为焊接件建模就行了。对于非45°的角接，下面提供一种使用多实体零件直接在特征下完成的方式——相交。
1、首先在零件中制作两个实体部分（这里直接做了两个圆柱拉伸，做第二个拉伸时不使用“合并实体”选项。）

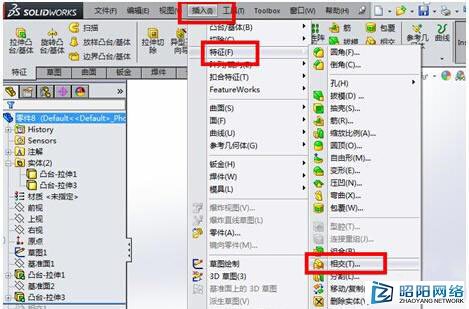

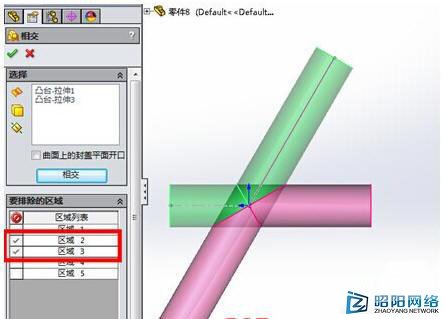

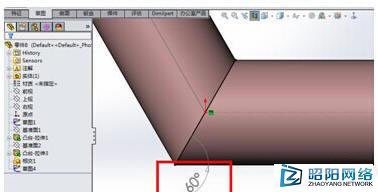

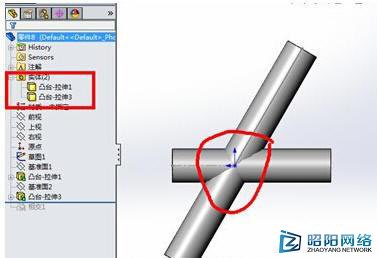

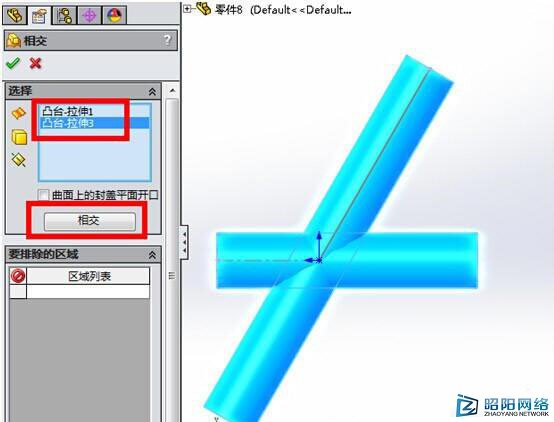

 图1 在零件中制作两个实体部分 2、使用“相交”工具（插入-特征-相交）。  图2 使用“相交”工具 3、选择要相交的实体，单击“相交”。  图3 选择要相交的实体 4、在“要排除的区域”（或绘图区域）选择去除掉的部分。  图4 选择去除掉的部分 5、打勾确定后就得到了角接的零部件。这个有点类似于管件的角接。  图5 角接零部件 6、这是一个60度的角接。  图6 60度角接 对于这种圆形截面的零件，如果要生成类似管件的样子，只要再做个抽壳就好了。 |
