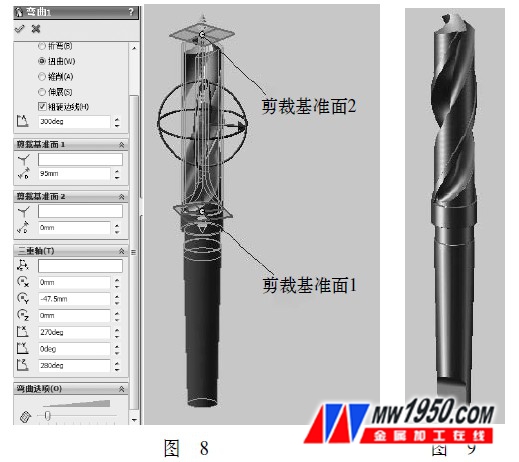

　　单击 “弯曲”图标，进入“弯曲”特征参数选项，在属性管理器中选择弯曲类型为“扭曲”，在绘图区中选择列阵特征作为扭曲对象，出现扭曲轴和两个裁剪基准面，在属性管理器扭曲角度输入框中输入360°，在裁剪基准面1输入框中输入95mm，裁剪基准面2输入框中输入0mm，在三重轴输入框中旋转原点x、y、z中分别输入0mm、－105mm、0mm，输入旋转角度270°、 0°、150°，点击确认选项“√”完成弯曲特征造型，如图8所示。最后点击“圆角”图标，在属性管理器“圆角类型”中选择“等半径”，在圆角项目中输入0.2，在绘图区的实体中点击钻头的锐角边。点击确认选项“√”。完成麻花钻头锐角边的圆角（见图8）。

至此，麻花钻头模型制作完毕，我们最后再在主菜单中选择“编辑”、“外观”、“颜色”使其更具有真实感（见图9）。
