SOLIDWORKS INSPECTION – 插件

项目模板

    通过 SOLIDWORKS Inspection 2015，您现在可在 SOLIDWORKS Inspection 插件中创建项目模板，以保存项目属性并加速创建检查文档。

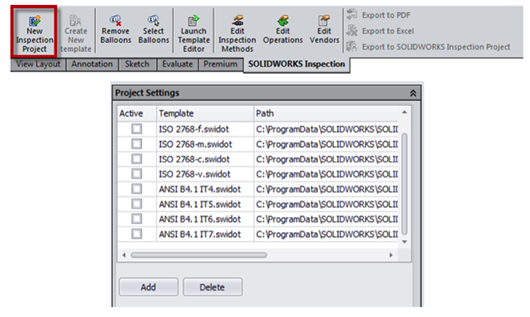

    开始新的检查项目时，系统会提示用户选择要使用的模板。




    附带的多种模板开箱即用，可以向列表中添加或删除其他项目模板。默认情况下，模板的位置为：C:\ProgramData\SOLIDWORKS\SOLIDWORKS Inspection Addin\Templates

    创建检查项目后，您可以使用“创建新模板 (Create New Template)”按钮将所有设置保存在一个新模板中。




当前的项目模板包括以下信息：

• • 自动零件序号
• • 提取设置
• • 特性信息：类别、排序等
• • 供货商列表
• • 零件序号形状和外观
• • 默认公差

参考尺寸和基本尺寸

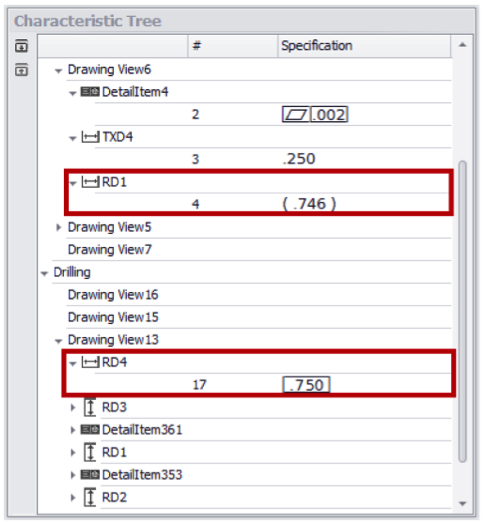

    基本尺寸显示在工程图上会带有外框，而参考尺寸值则显示在“( )”内。




导出至 SOLIDWORKS INSPECTION 项目

    现在，用户可以将 SOLIDWORKS Inspection 项目导出到独立应用程序，以执行检查工作。

    这样，设计师或质量检验员便可使用此插件在 SOLIDWORKS 中迅速生成带零件序号的工程图和检查报告，同时质量检验员可在独立应用程序中打开检查项目 (*.ixprj)，然后进入测量流程并导入 CMM 结果。




    特性编号、名义值、正负公差、检查方式、操作、默认公差等大多数属性都保存在项目中。然而，在独立应用程序中 OCR 使用的采集区无法确定，因此不会关联到特性。最后，如果原始工程图发生任何变化，您需在SOLIDWORKS 中重新创建项目并再次导出。

用户界面改进

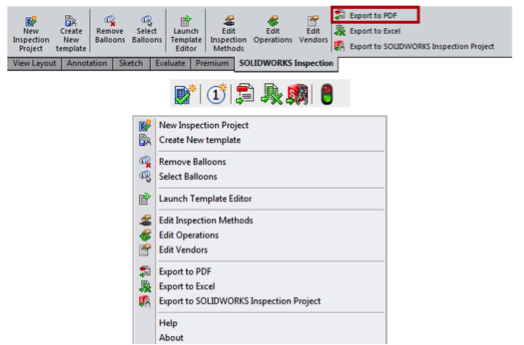

    SOLIDWORKS Inspection 插件中的用户界面已改进。为了更加清晰，将 CommandManager（命令管理器）、PropertyManager（属性管理器）和菜单中的相似功能按钮进行了分组。另外，您现在可以使用“导出至 PDF(Export to PDF)”命令直接创建一个带零件序号的 PDF 格式工程图，而不必使用“另存为 (Save As)”等方式。
