在我们设计产品时，往往离不开曲面，我们知道SOLIDWORKS 2015在曲面上确实帮我们增强了不少功能帮助我们设计师进行设计，但是，除了设计之外，如何检查设计的曲面质量，也是我们设计师最关注的话题。那接下来我给大家分享一下 SOLIDWORKS 2015新功能——曲率梳形图。

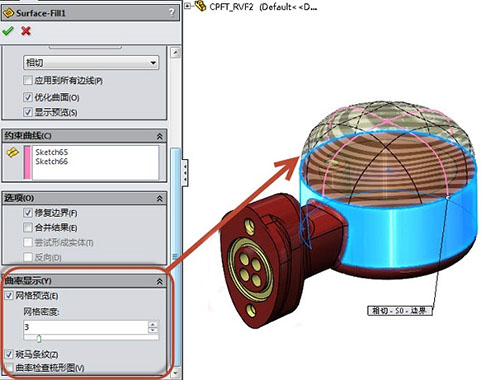

首先，对于填充曲面，以前我们使用填充曲面时，是无法实时预览检测曲面的质量。现在，在SOLIDWORKS 2015中，使用填充曲面时就可以实时预览曲面的质量（比如使用斑马条纹、曲率梳）如下图：

图1

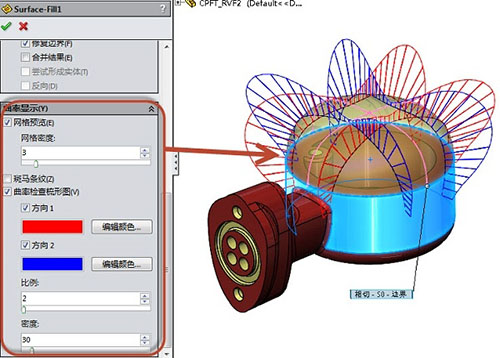

并且，在显示曲率检查梳形图时，也可以将与其临近的面的曲率显示出来，如下图：

图2

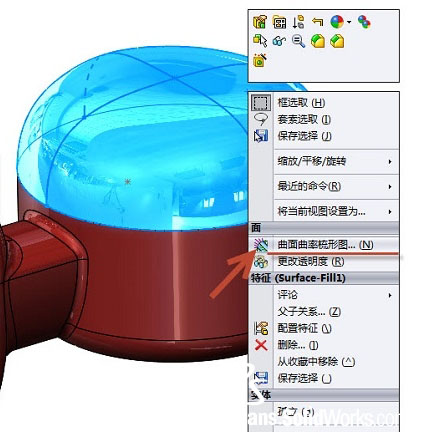

当然，除了在填充曲面命令下可以显示曲率检查梳形图，退出命令之后我们也可以随时显示曲率检查梳形图，在所需要检查的面上进行右键菜单，选择曲面曲率梳形图。如下图：

图3

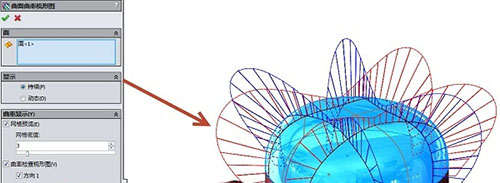

在显示的过程中，相临的曲面的曲率质量也是可以显示出来，方便我们设计师进行查看并判断曲面的过渡情况，非常直观。

图4

最后，SOLIDWORKS 2015在曲面方面增强了很多帮助我们设计师快速设计的功能，比如今天给大家介绍的这个曲面细节上处理的分析功能，是我们设计师时常使用又必不可少的一步骤，其目的也是帮助我们设计师设计更好的产品。
