SOLIDWORKS INSPECTION – 独立应用程序

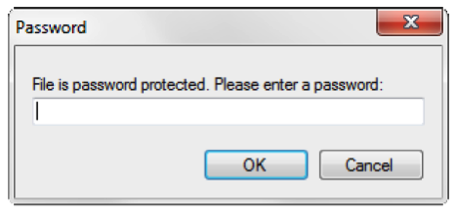

加密 PDF 支持

    可以在 SOLIDWORKS Inspection 中打开加密的 PDF 文件。在检查项目中添加加密 PDF 文件时，系统会提示用户输入密码。

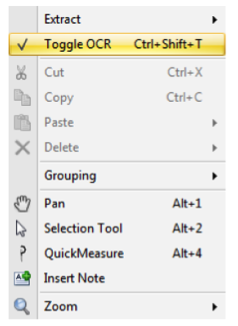

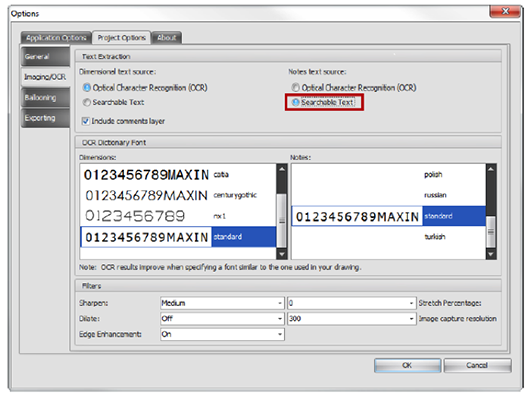

为注释切换 OCR

    一个“可搜索文本”的 PDF 文档实质上包括两层：图像层和文本层。当扫描一个文档或工程图时，会创建“常规”的 PDF。但是在通过 SOLIDWORKS 等软件创建 PDF 文档时，用户通常可以选择将此文档设置为“可搜索”。

    如果所用 PDF 文档是“可搜索文本”的 PDF，则用户甚至可轻松提取带日语、中文、俄语等特殊字符的注释。只需使用“可搜索文本”，无需使用 OCR 提取信息。要使用此选项，用户必须浏览选项并在那里切换。



    在 SOLIDWORKS Inspection 2015 中，用户只需右键单击工程图便可轻松“打开”或“关闭”OCR，并使用或者不使用”可搜索文本”。




通过特性明细表直接编辑字段

用户可直接单击某个字段以进行快速编辑或选择下拉列表中的一个值，而无需进入特性属性窗口。

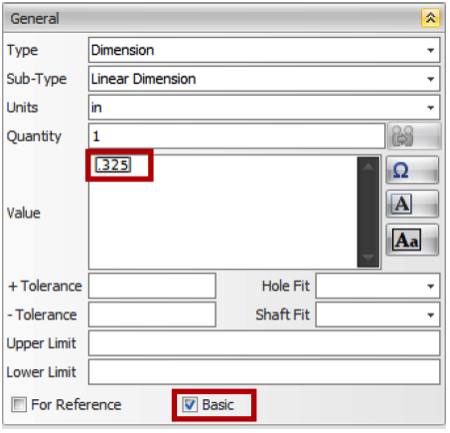

参考尺寸和基本尺寸

    当“启用基本和参考注解的 GDT 格式 (Enable GDT formatting for Basic and Reference annotations）”选项为“打开”状态时，基本尺寸显示在工程图上会带有外框，而参考尺寸值则显示在“( )”内。另外，用户可以在基本框内输入内容，而字符则会立即“加上外框”。




重用特性编号

    当一个特性被删除时，用户可选择对整个项目进行重新编号。如果用户决定不这样做，该零件序号将被添加至停止使用的编号列表，且不再使用。

    在 SOLIDWORKS Inspection 2015 中，用户右键单击特性表并选中编号即可重用停止使用列表中的编号。




更改默认公差时更新特性

    无指定公差的特性将使用项目属性中指定的默认公差。现在，如果您更改默认公差，系统将自动更新特性。用户无需删除并重新创建特性。

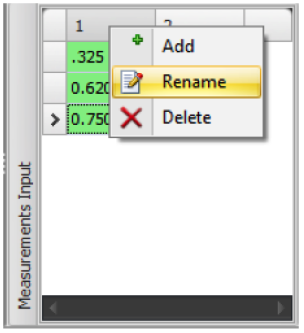

“测量输入”的列表头

    在“测量输入”窗口中，您可重命名列表头以指示检查的零件编号、样本名称、日期、时间等信息。只需右键单击列表头，然后选择“重命名 (Rename)”。

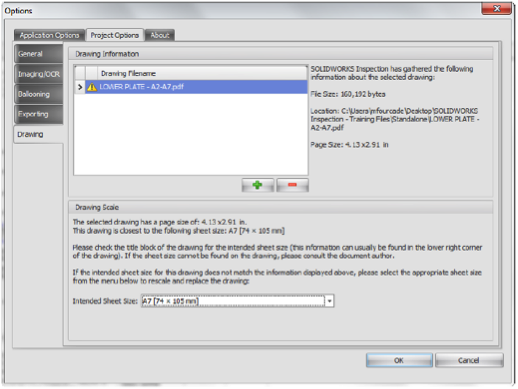

检测并重新缩放不当缩放比例的工程图

    通过“项目选项 (Project Options)”中一个名为“工程图 (Drawing)”的新选项卡，用户可轻松添加/移除工程图，并重新缩放不当缩放比例的工程图。扫描的文档经常会造成 PDF 缩放不当，下拉列表提供了适当重新缩放工程图的选择。
