SOLIDWORKS2015中的剖面视图与爆炸视图功能在新的版本中有所增强，获取相应的视图将更加方便快捷，使用体验也更上一级。

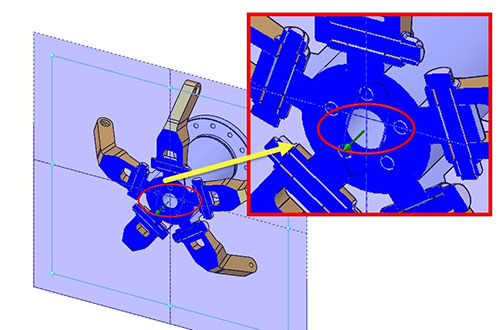

1.使用“旋转环”控制剖面的旋转

制作剖面的时候SOLIDWORKS还是一如既往的注重直观化的操作，在视图区域多了“旋转环”，拖动就可以旋转剖面，交互式的体验更好。

2.使用“交叉区域”来创建剖视图

在使用剖面工具的时候，剖面属性卡中多了一项“剖面方法”。

使用 “平面副”与 “分区”的方式来区分生成剖面的方式，感觉使用起来更方便。“平面副”是与之前版本的方法是一样的， “分区”可以快速选中想要获取的剖面部分。

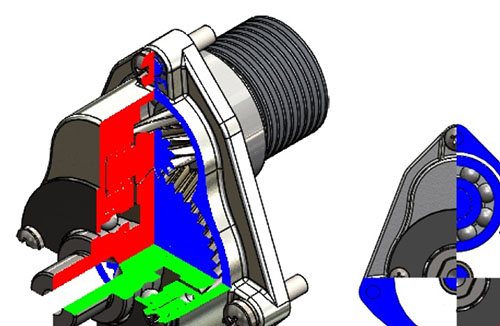

上图中，当我们使用多个剖面的时候，“分区”的方法可以在视图区域产生所有的“交叉区域”，直接选取这些“交叉区域”即可排除这些区域而生产所需的剖面（如下图）。

3.使用“径向步骤”爆炸视图

对于沿着中心位置向外爆炸的视图，现在制作起来很简单。

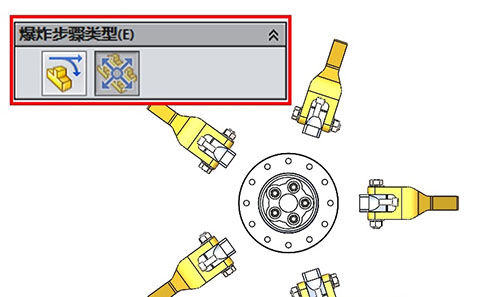

同样的，爆炸的方法SOLIDWORKS2015中分成“常规步骤”与“径向步骤”两种（如下图）

操作起来也很简单，多选指定的零部件，选择爆炸的中心方向，设置爆炸距离或者直接拖动视图区域的移动轴就可以啦~
