简易小水口模座

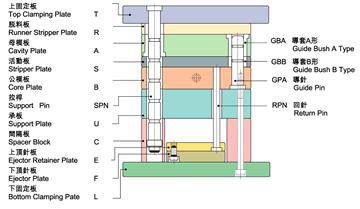

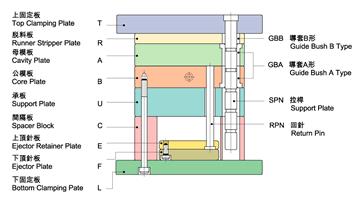

没有导针、拉杆兼导针功能，侧面方向的行位形块, 水孔等加工范围较大，示意如图6。

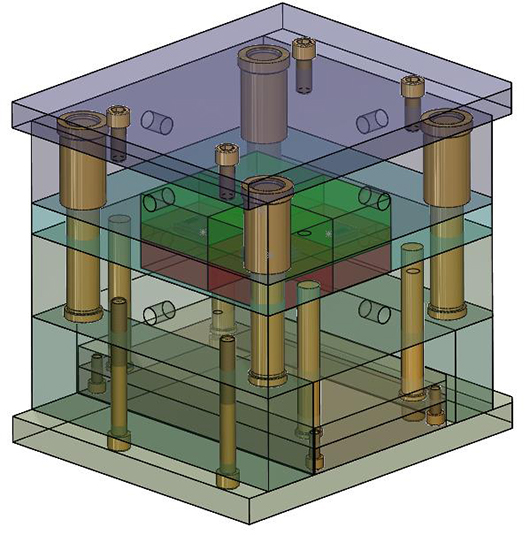

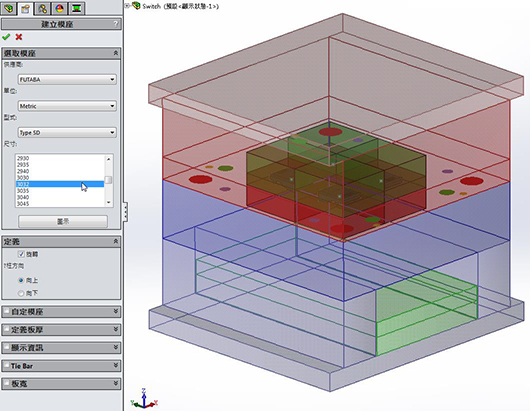

使用者只要依照模具的需求选择模座型示，接着可以依照需求选择模座尺寸，如图7，再按下确定即可快速产生包含模板、导柱、导套等的整副模座，如图8。

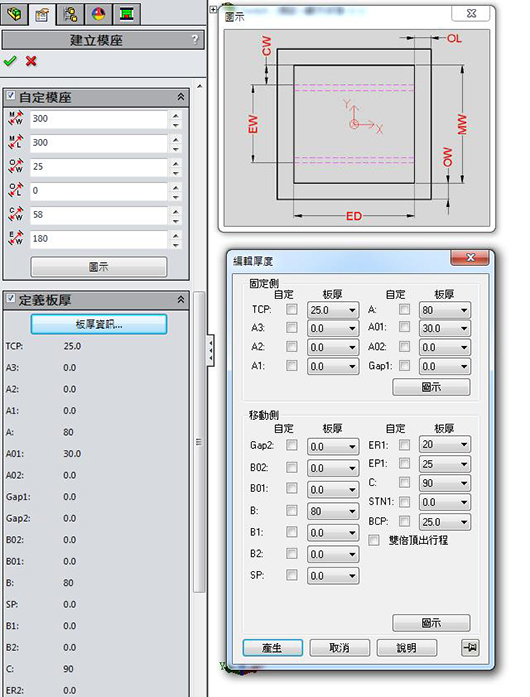

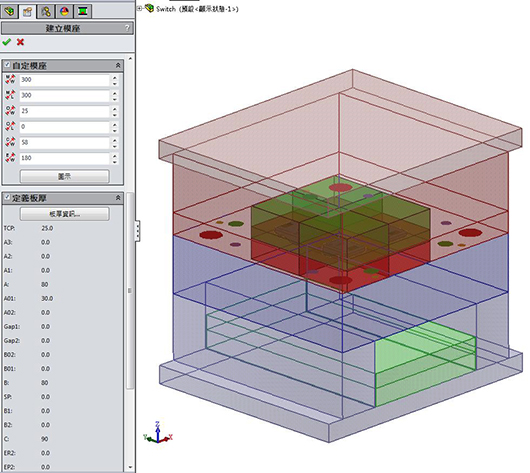

而虽然说这些都是标准模座的尺寸，但是还是可以依照设计者的需求修改模座的所有尺寸，只要在建立模座时，将自定模座与定义板厚打勾，就可以自行定义模座的所有尺寸，如图9。

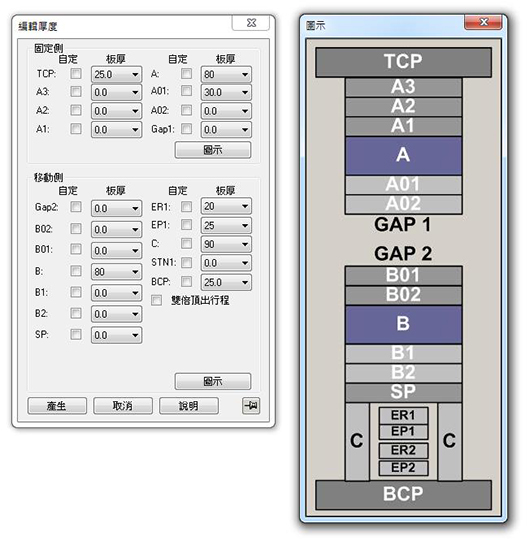

点击”图标”与”板厚信息”就会显示出修改选项，设计者可以依据图标修改需要的相关部件，非常的便利，如图10与11。

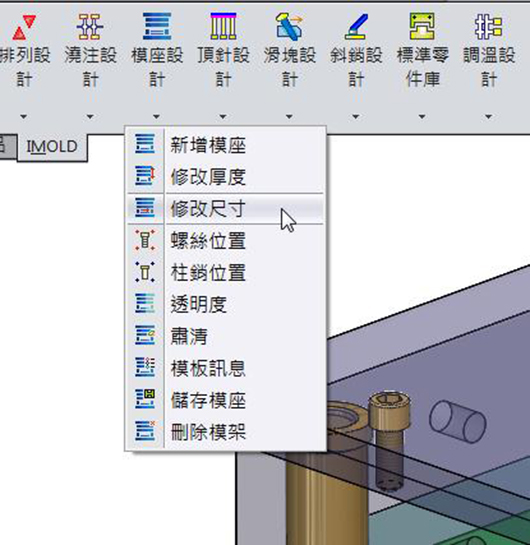

完成模座后，若是有需要修改相关尺寸，还可以利用”模座设计”里的”修改厚度”与” 修改尺寸”…等功能修改模座尺寸，完全不需要进入草图编辑或是特征编辑修改，如图12。

透过以上IMOLD的基本的模座设计操作与介绍，各位应该对IMOLD有基本的了解，也应该体验到IMOLD数据零件库的强大与便利性，不只是快速的产生出标准模座，还可修改尺寸，修改成设计者理想的模座。

SOLIDWORKS IMOLD-塑料模具数据库(2)
