从事塑料模具的人员都知道,一副塑料模具包含非常多的零部件,譬如公母模座、公母模板、顶针等各个零部件,而这些零部件如果都是由人工一一的绘制,势必就会花费许多人力与时间,实在是不符合经济效益。所以若是不用透过人工方式绘制零部件而是利用软件自行产生,则可以提高非常大的效率,而IMOLD就是可以让零部件自行产生的塑料模具数据库软件。 IMOLD对于利用SOLIDWORKS绘制塑料模具的设计者来说真的是一套非常快速、便利的工具,设计者不需要花费许多精力与时间就可以快速的完成一副塑料模具。IMOLD是一套庞大的塑料模具数据库,设计者只需要透过选单的方式即可产生塑料模中的各项零件与部件,而本篇将针对IMOLD在模座设计上是如何快速的建构、修改模座做解说,让设计者了解IMOLD如何缩短设计时程。 塑料模具中的模座包含了许多的零部件,譬如固定板、公母模板、间隔板等,而IMOLD的模座设计除了可以快速的产生这些模板,还可以产生其他的模具零件,譬如导套、导柱、复位杆等。

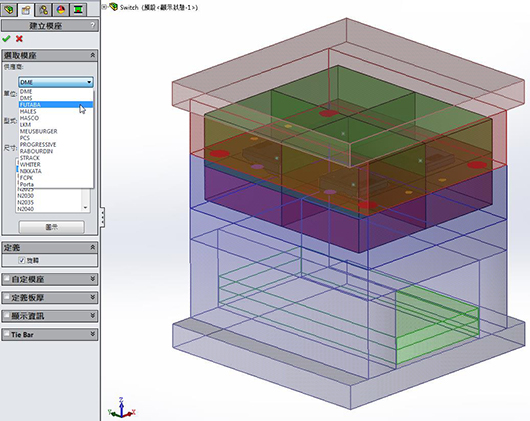

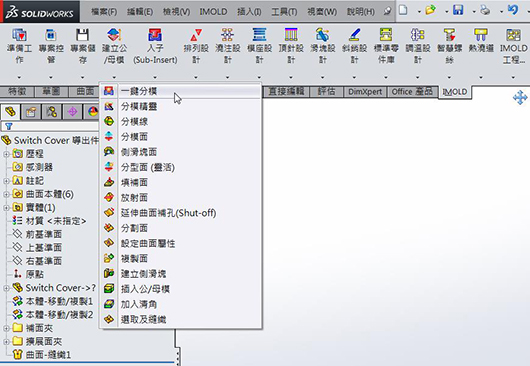

利用IMOLD设计模具好处之一是可以依据程序的编排进行模具设计,可以很清楚的知道设计到这一步时下一步要再做何种设计,例如建立完公母模后就可以进行模仁设计或是一模几穴的排列设计,如图1,而设计完浇注系统后,就可以着手模座设计。 大水口模座

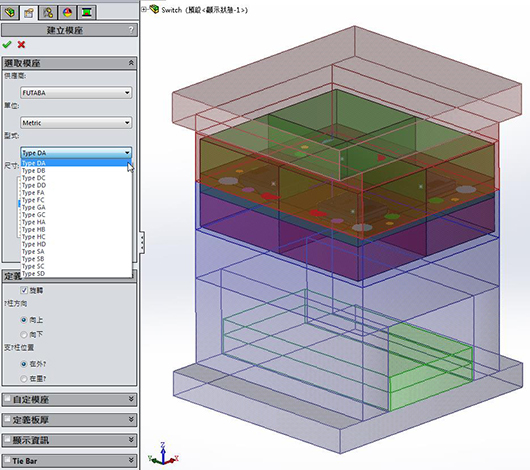

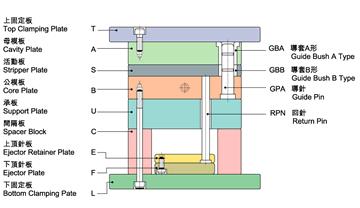

特点为流道闸在模具固定边和可动边的分割面上,因为模具主要部分以固定边和可动边组成的,所以称为大水口模座,示意如图四。 小水口模座 此种模具除了分割面外,另外平面上配置流道。每次A、B板打开时,此面亦打开并取出凝固塑料料。PG的标准类型,D系列有脱料板,E系列没有脱料板。母模板和公模板打开时,流道溶料从成形品自动去掉,示意如图5。 |
