一、背景概述

本文以SOLIDWORKS2015作为平台，使用SOLIDWORKS Motion完成凸轮的设计。
凸轮机构最大的有点就是：只要适当的设计出凸轮的轮廓曲线，就可以使推杆得到各种预期的运动规律，而且机构简单紧凑。基于凸轮的上述有点，凸轮机构被广泛的应用。然而使用传统的方法计算凸轮的轮廓费时费力。那么如何快速并且精确的得到凸轮的轮廓呢？我们可以借助SOLIDWORKS Motion来帮助我们快速完成凸轮的设计。

SOLIDWORKS Motion是一个虚拟原型机仿真工具，借助在工业动态仿真分析软件领域占主导地位达25年之久的ADAMS的强力支持，SOLIDWORKS Motion能够帮助设计人员在设计前期判断设计是否能达到预期目标。

二、凸轮设计

1.凸轮设计的模型准备

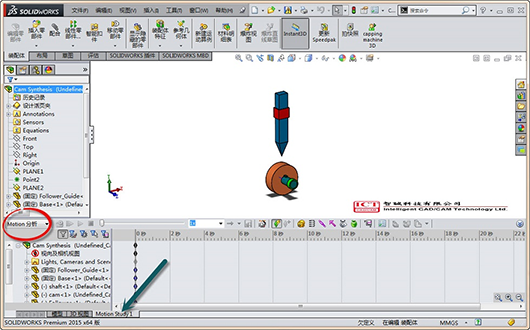

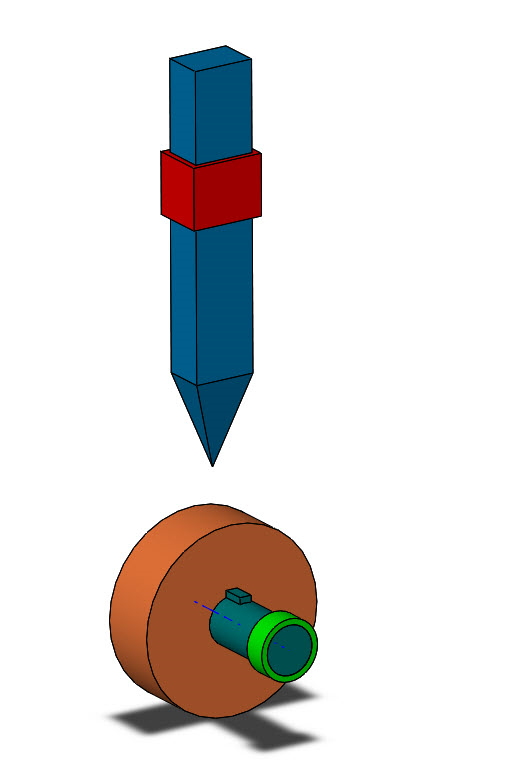

使用SOLIDWORKS完成如下图所示装配体的建模，并添加恰当的配合。(建模过程省略)

图1

2.从动件运动数据点的准备

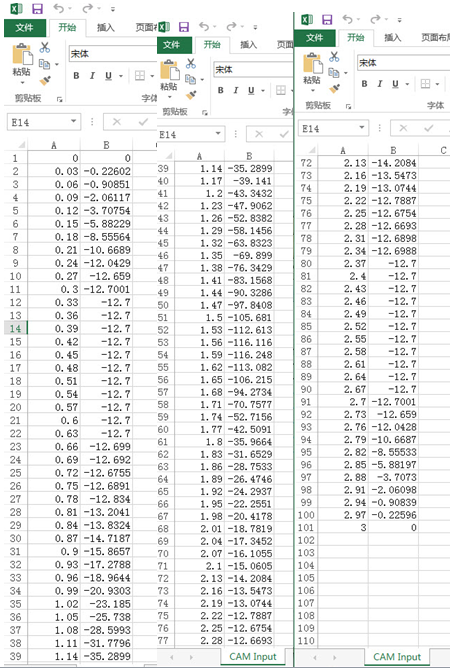

新建一个excel，并按下图填入数据。并将其另存为CSV格式。

图2

3.运动条件分析

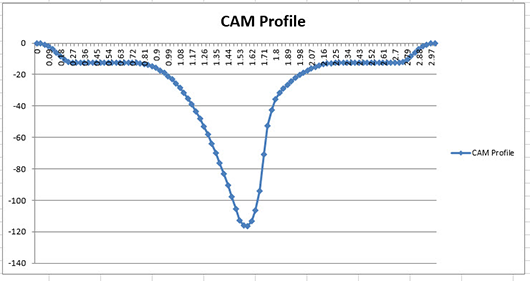

该机构中凸轮为其核心零件，但是现在它的设计还没有完成。现在已知从动件需要按照图2所示的数据点进行运动，循环时间为3秒。将数据点用图表表示如下图3所示。

图3

4.运动分析边界条件设定

1.启动SOLIDWORKS Motion插件

如图4通过选项——>插件——>勾选SOLIDWORKS Motion或者工具——>插件——>勾选SOLIDWORKS Motion启动运动仿真分析

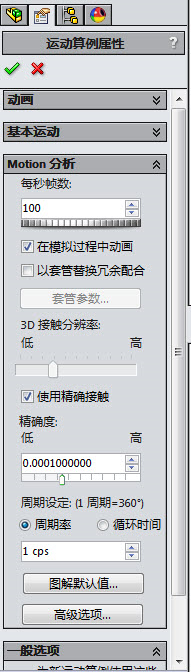

如图5切换到Motion study视图，并将分析模式切换到Motion分析。

在视项和相机视图中右键并单击禁用观阅键码播放。

图4

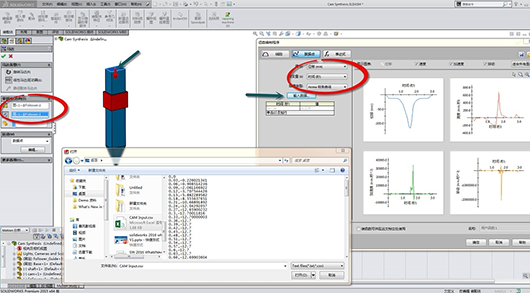

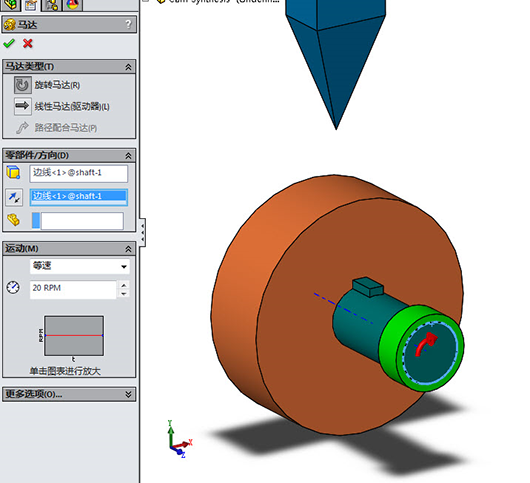

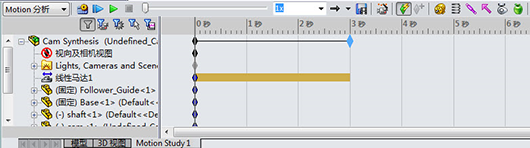

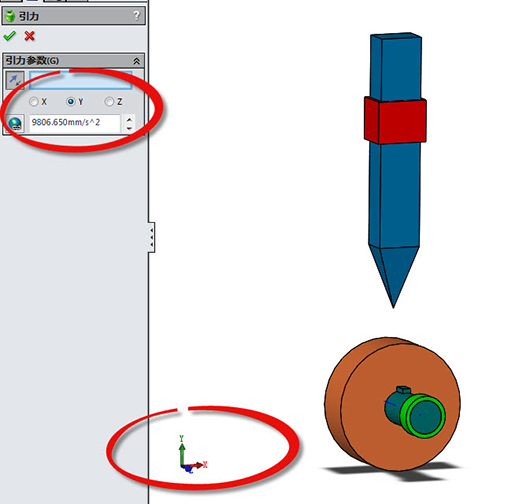

2.我们已知从动件的运动需要符合数据点的规律。为了能满足此要求，我们需要设置一个线性马达来驱动从动件。如图6马达的位置选择从动件的顶面，方向向下，运动的模式切换到数据点模式以打开函数编制程序对话框。在此对话框中设置值为位移，自变量为时间，插值类型选择Akima样条曲线。接着点击输入数据，找到我们在第3步创建的EXCEL表格并打开。在函数编制对话框中确定，在马达编辑中确定。
