摘要

通常在SOLIDWORKS Simulation进行装配体的网格划分时，提示模型存在干涉的问题。当我们使用干涉检查时，发现模型并不存在干涉，那问题出在哪里呢？笔者在这里分享一种方法来查找问题出现的位置。

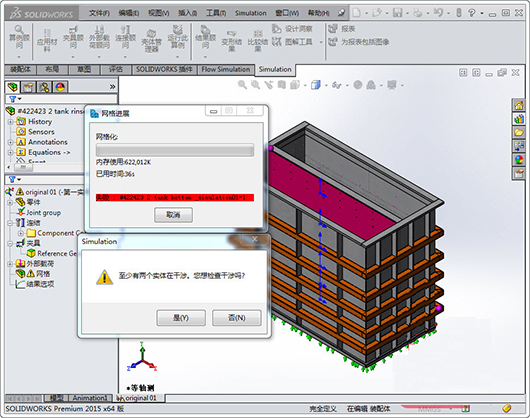

1.装配体模型在进行网格划分时提示干涉，如下图所示：

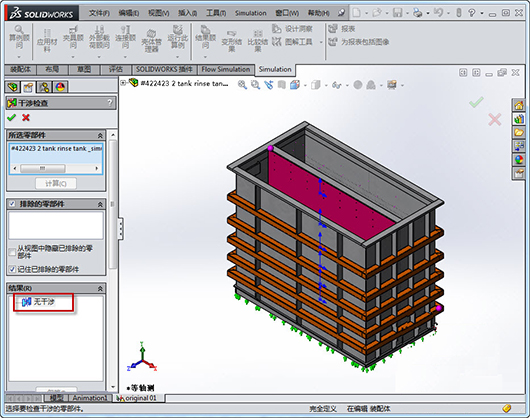

2.干涉检查时，并没有查找到干涉存在。如下图所示：

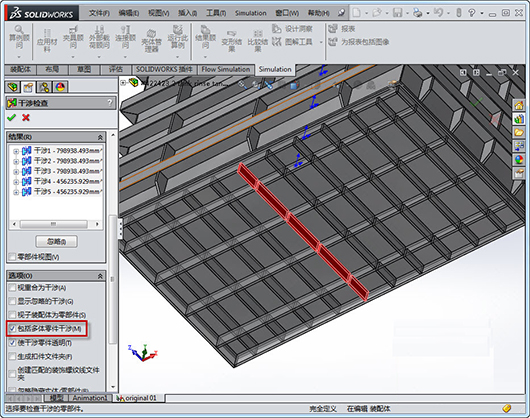

3.在装配体中零件之间不存在干涉，可以推断模型的干涉可能存在于零件内部的多实体之间。因此可在“干涉检查”命令中勾选“包括多体零件干涉” 。干涉位置在图形区域红色高亮显示。如下图所示：

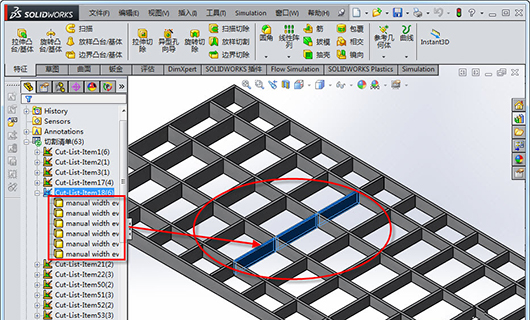

通过“包括多体零件干涉”选项，证实了我的判断，干涉存在于多实体零件内部。由于多个实体在同一个位置重叠引起干涉。如下图所示：

通过“干涉检查”中的“查找多体零件干涉”选项来帮助我们找到干涉出现的位置，而这些选项可能是我们日常容易忽略的。在这里使用上面的案例进行说明，希望对大家有所帮助。如若有更好的技巧，希望各位进行分享，相信以后SOLIDWORKS会在这方面更加人性化，为我们的用户提供更加简捷方便的操作。
