最后，对模型中的设计变量及在后期装配中需要的配合面、基准面等进行命名，以在程序中方便调用，在SolidWorks中进行命名非常方便，在此不再赘述。
2.2 创建CSldWorks类库

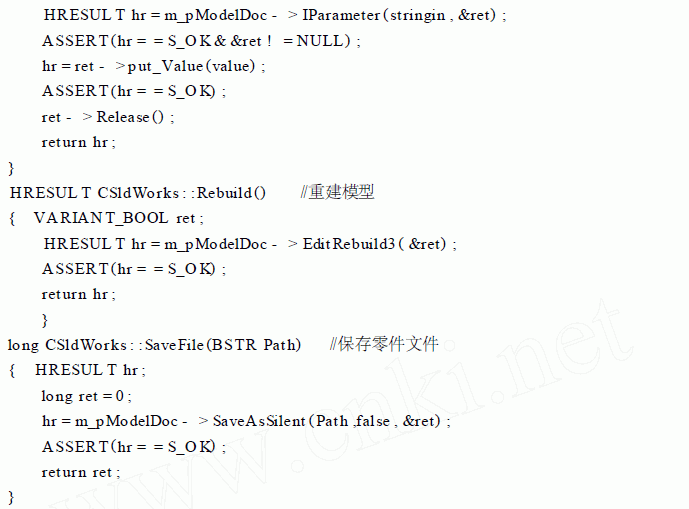

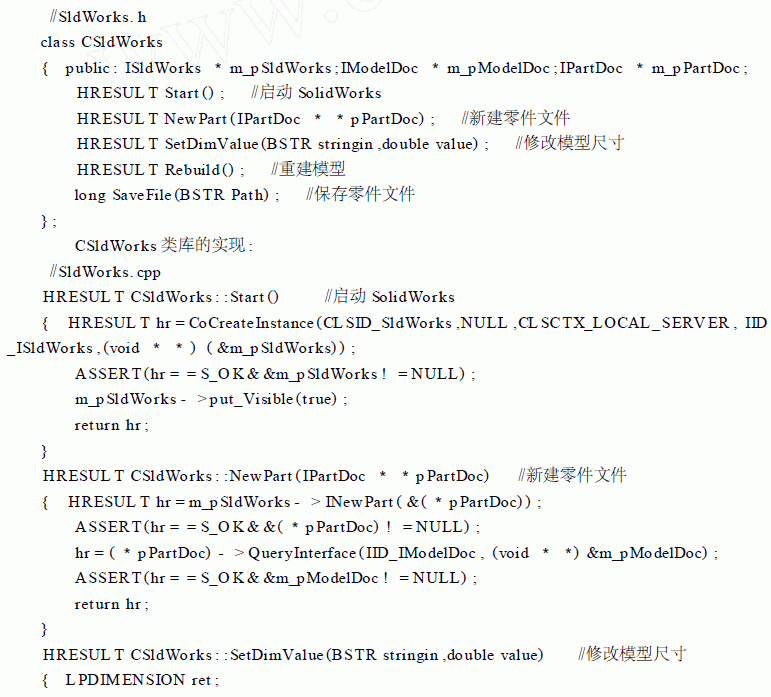

为了在程序中更方便地使用SolidWorks API函数，通常将API函数改写为成员函数，并封装为1个CSldWorks类。这里主要介绍本实例中用到的5个成员函数，分别为启动SolidWorks、打开零件文件、修改模型尺寸、重建模型、保存零件文件，并给出函数的实现。其他函数可以自己编写。

2.3 用户界面设计与程序建模实现

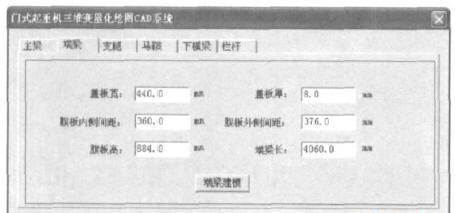

在Visual C++中制作窗体界面如图3所示，在界面的编辑框中输入端梁相应数据（或利用编程从其他数据源读入数据），此处数据为设计计算所获得的参数，点击“端梁建模”按钮，即可运行程序，实现端梁的三维建模。
图3 程序窗体界面

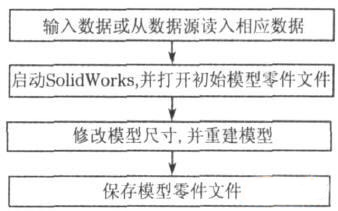

程序具体的工作流程如图4所示。
图4 程序工作流程图

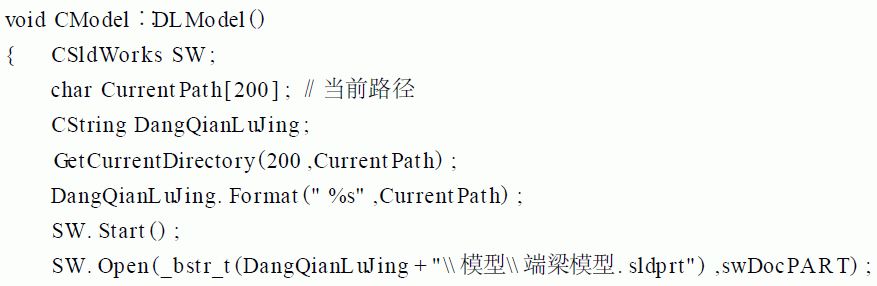

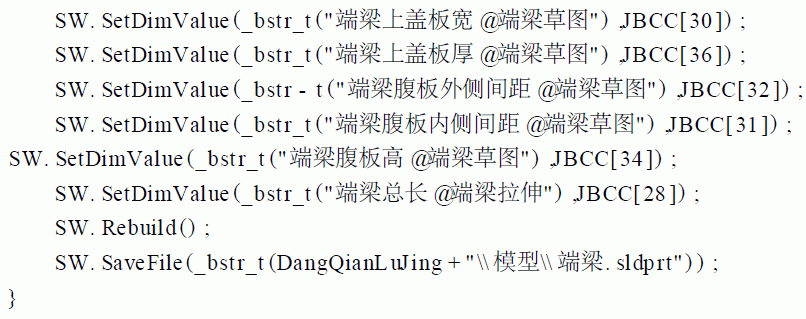

以下为程序中实现对端梁变量化绘图的主要程序代码：

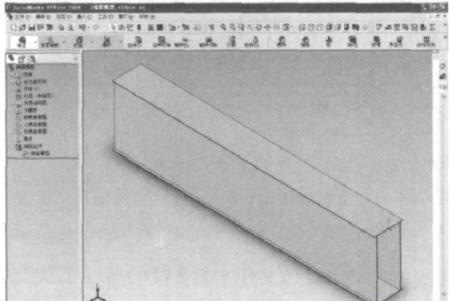

  图5所示为程序的变量化驱动运行结果。
图5 程序运行结果
3 结论
本文阐述了利用面向对象的开发工具Visual C++对SolidWorks进行二次开发，实现三维变量化建模的过程，通过对门式起重机端梁等一些典型结构件进行设计调试证明，上述方法简便易行，在企业产品设计开发过程中，运用此方法并结合生产实际，可以定制符合企业自身需要的变量化模型库，这将极大地提高设计效率，缩短新产品的开发周期，具有较强的现实意义。
|
