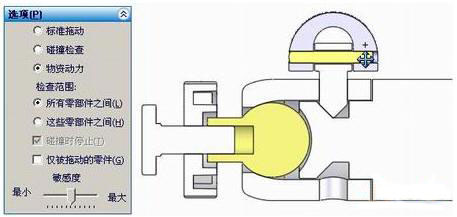

图4 物资动力

将“旋紧螺钉”移动到其底部顶端与“连接轴”相接触的位置。

通过物资动力选项，使相关的零件移动到极限位置发现球头不能被可靠锁紧，下面需要检查“支架-轴节球头”和“连接轴”零件的最小间隙。

<5> 动态间隙

在“装配体”工具栏中单击【移动零部件】按钮，从【选项】选项组中选择【标准碰撞】单选按钮，选中【碰撞时停止】复选框。

选中【动态间隙】复选框，激活【检查间隙范围】列表，在图形区域选择需要查看动态间隙的两个零件，这里选择“连接轴”和“支架-轴节球头”。

单击【恢复拖动】按钮，移动“支架-轴节球头”零件，从而可以动态查看在“支架-轴节球头”移动过程中，“连接轴”和“支架-轴节球头”两个零件的动态间隙。

两个零件的最大间隙(0.45mm)确定后，即可以通过这个数据对零件进行修改，从而保证了设计了正确性。

<6> 保存并关闭文件。
