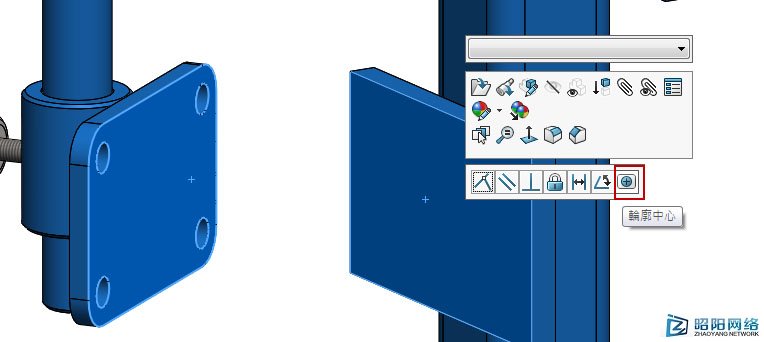

在组合件当中SOLIDWORKS新增了快速结合的功能，以往在进阶结合中的功能，像是轮廓中心结合已将选项放入到文意感应工具栏中，快速的达到宽度结合的效果。

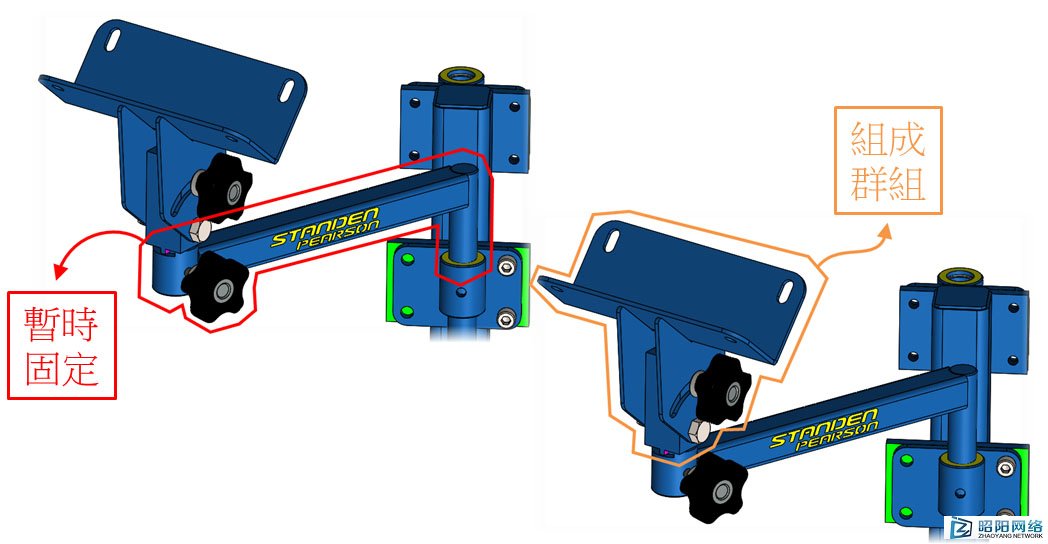

另外也将许多常用功能放入右键选单中，像是这样多关节的组合件我们须观看此动作情况会使用到”暂时固定/组成群组”将某组合件中某些零件视为暂时固定，某些零件是为组成群组，做到快速检视的效果。

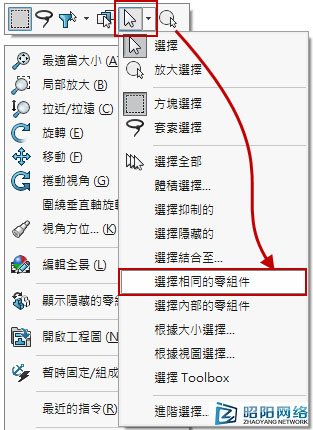

再来可将需要替换的零件一次选取使用选择相同的零组件，在图形区域空白处点选鼠标右键即可从文意感应工具中找到此选项，或是可从工具 > 零组件选择 > 选择相同的零组件。

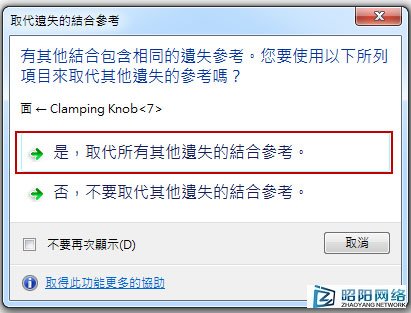

若是更换零件的模型组态造成组合件的结合错误，在SOLIDWORKS 功能中可一次性完全取代失败的结合参考，搭配阶层连结的方式找到需要编辑的结合条件，快速的将模型中发生错误的结合条件修改完成。

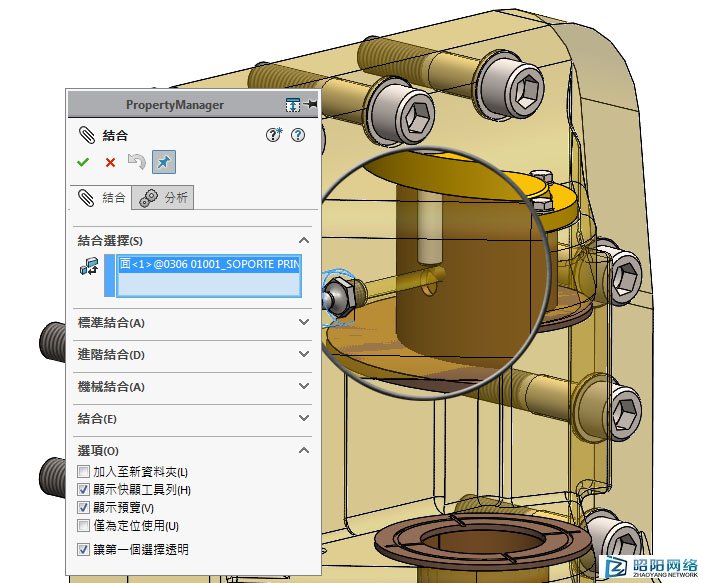

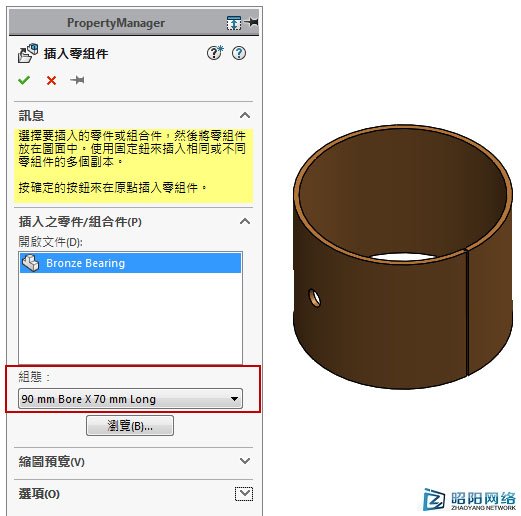

在插入零组件时可从属性页签中挑选到其他组态。常常在组装时因为需结合的面在其他视角中，必须翻转画面或是使用选择其他的方式来选择到想要结合的项次，在SOLIDWORKS中当您点击结合在点选需结合项次，此零件会转换为透明，方便您点选其余内部零件需结合项次。

若要更方便地选择要结合的项次，您可以在其个别的预览视图中预览视端口零组件。使用零组件预览窗口来开启所选零组件的预览视端口。在预览视图中，您可以缩放及旋转零组件的视图。
