在Flow Simulation中TEC是指定于一个平板(方块)的实体模型，要指定其“热”面，并且要由工程数据库中选择一笔已建立的TEC数据。

在工程数据库中TEC必须定义的参数如下：

 最大DC直流电流，imax
 在imax且ΔT=0时，最大热传量Qcmax
 当Qc=0时，最大温度差ΔTmax
 对应于imax时的电压Vmax

以上这些参数要对应于两个Th值作用时，而这些信息通常会由TEC的供货商所提供(如参考数据2)。藉由这些输入的参数，a(T)、R(T)、及k(T)的线性函数就会决定了。由函数相关所计算出来的边界条件就会自动指定在TEC的“冷”面及“热”面，这两侧面不能被指定其他的边界条件。

被指定为TEC的实体模型，其内部及表面的温度计算方式会与Flow Simulation的一般实体热传导不同，会用其独特的方式计算。

TEC的“热”面必须是接触于其他实体，也就是说不能曝露于流体中。而且TEC所求解出来的结果，如Th与ΔT必须在供货商指定的操作范围之内。

如果在同一个项目中有使用接触阻抗(Contact Resistance)设定，接触阻抗只能设定在TEC实体以外的其他实体上，而且不能直接与TEC实体接触。

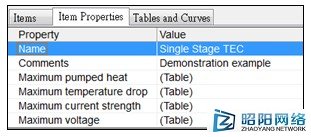

(图四) Flow Simulation中TEC的定义画面，必须定义4项参数。

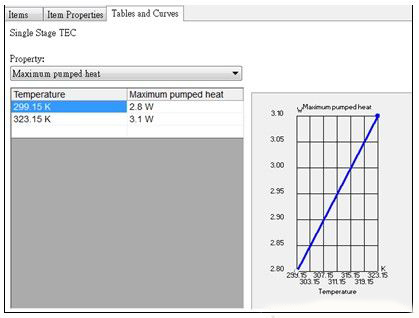

(图五) TEC的每项参数都必须定义在两个Th温度时的数值。此为Qcmax。

TEC应用实例
