2.4 有限元网格的生成

网格生成过程包括三个过程评估几何条件、处理边界和网格生成。在网格生成之前，最好进行优先级参数设置，主要有单位设置、网格参数（品质、网格器类型、网格控制、环数等）、解算器以及输出和图解的相关参数的定义。SolidWorks Simulation网格的划分很智能化，如果几何条件检验和边界处理不能满足条件系统会给出错误原因。如果网格划分失败，会自动调整网格大小进行二次划分。正确合理地确定网格大小是很重要的。

2.5 求解

在求解前先要确定求解参数，也就是研究对象的属性参数，根据不同的类型其参数不一样。如静态研究的参数主要有：缝隙/接触的摩擦定义、解算器的选择、p-适应性定义、流动/热力效应定义等。

3、应用实例

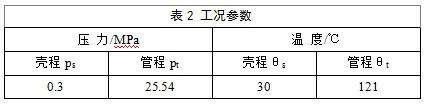

现对某换热器进行三维建模和分析计算，该换热器筒体长2800mm，直径245mm，壳体壁厚5mm，封头为球型封头，壁厚14mm，管板厚度65mm，换热管φ16x3不锈钢内拉毛管72根。筒体、换热管、管板材质分别为16MnR、0Cr18Ni9、20MnMo。工况参数见表2。

3.1三维模型的建立

（1）在Solidworks2004中创建各零件的三维模型，主要零件有筒体、封头、换热管、管板和折流板。因通体、封头和管板是全焊透连接，建模时作为一个零件。

（2）由零件三维模型在Solidworks2004中创建整个设备的三维装配模型。
