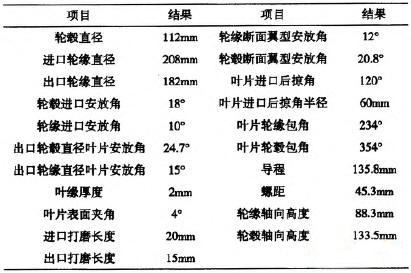

(7)生成叶片。利用包覆工具，把轮毂和轮缘翼型分别投影到轮毂和轮缘圆柱面上。然后利用放样工具，生成诱导轮叶片。使用阵列命令，生成其它两个相同叶片。 3.2 设计实例 已知设计流量Q=495m3/h，扬程H=1800m，转速n=4650r/min，现要求设计的诱导轮扬程Hi=23m。 根据上述设计步骤计算诱导轮的尺寸参数，结果如表1所示。诱导轮采用外圆锥变螺距形状，轮缘半锥角取15°。 表1 外圆锥诱导轮设计结果

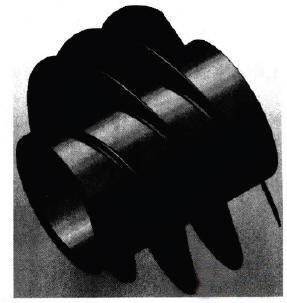

图2 诱导轮三维模型
3 结语(1)采用诱导轮就可以使水泵提高转数，使其在相同流量和扬程的情况下，大大缩小叶轮外径或减少级数，使其结构小型化和简单化。 (2)利用SolidWorks软件的参数化设计功能，使得形状不规则的诱导轮的设计变得简单，并且极大地提高了模型的生成和修改的速度。 (3)使用SolidWorks Simulation，可以十分方便的将设计置于与未来所要遇到的真实情况相同的条件下。在提高产品质量的同时，还能减少花费在实际样机和测试上的费用。 |
