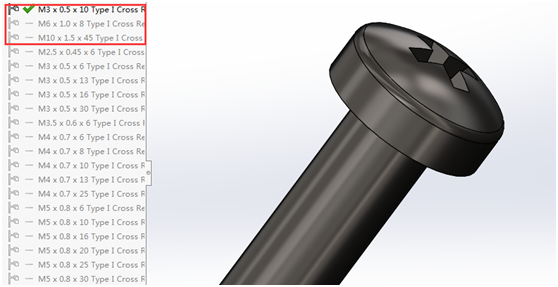

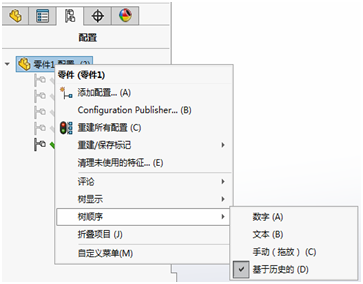

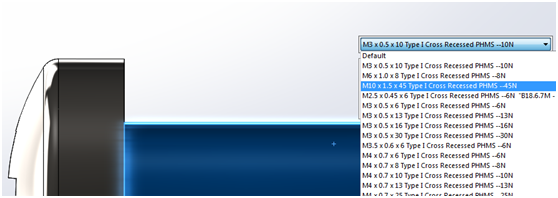

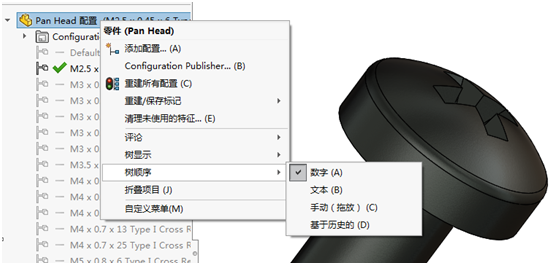

 对于一个有上百配置的零件来讲，想要快速找到所需配置并非易事，SolidWorks2017从客户角度出发，很好的解决了这个问题 1）使用SolidWorks 2017打开一个螺钉，此螺钉有多个配置  2）在设计树位置，打开配置列，右键单击【配置】/【树顺序】，可用图示的四种方法对配置进行排序  3）假设以下是我们在设计中常用的配置M3X0.5X10、M6X1.0X8、M10X1.5X45，可采用基于历史的（D）方法，拖动配置重新排序，将常用的配置置于顶端，见图  4）保存零件，并在装配体中调用此零件，切换零件配置时，可看到前面的三个配置已被置于顶端。  |
- 1
- 2
- 3
- 4
SOLIDWORKS 新功能——自定义配置排序
