在装配体设计中,由于模型结构复杂或标准件较多,常会导致设计树很长,不利于装配体的查看和管理,SolidWorks2017的分组零部件功能,可有效简化设计树结构,方便管理装配体。

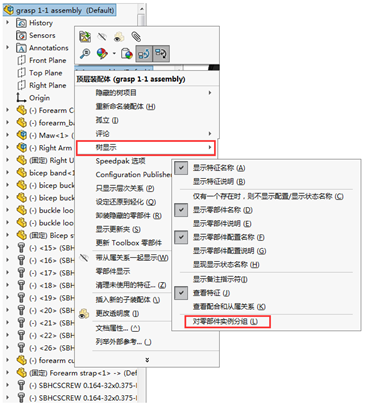

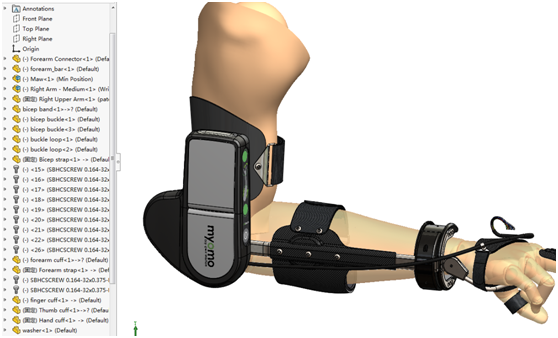

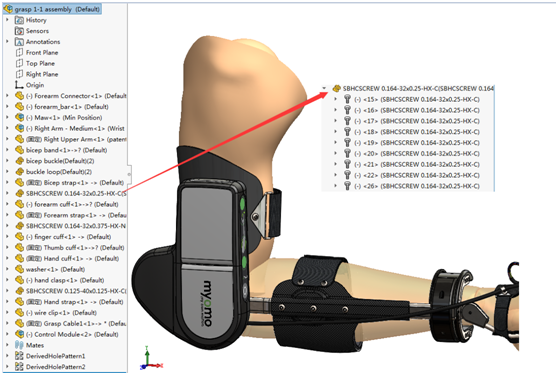

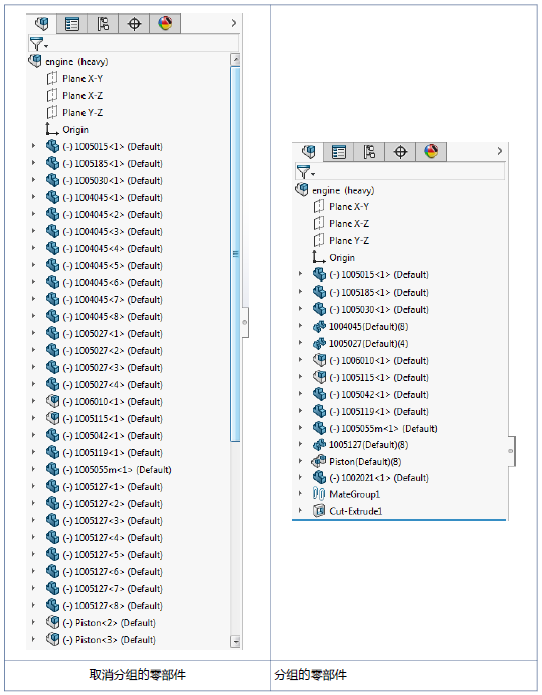

技术分享: 1)使用SolidWorks 2017打开一个装配体,注意观察设计树,很多标准件并列在设计树当中。 2)右键单击设计树顶端【树显示】/【对零部件实例分组】 3)分组后的效果见下图,相同的零件有多少个一目了然。 |
