每个公司都有不同的需求来传达他们的电气设计，在SOLIDWORKS Electrical中建立自定义模板是非常有必要的，大多数软件使用一种特殊的文件格式作为他们的模板，也就是使用专用后缀名。例如在SOLIDWORKS中， *.SLDPRT作为一个零件档案使用，而 *.prtdot则作为一个零件模板; 类似MS Word中使用.DOTX范本和.docx的文件。

类似于其他软件，SOLIDWORKS Electrical的模板包含基础的格式和布局，并由此来创建任何新的文件。由于SOLIDWORKS Electrical是一个以Microsoft SQL数据库为基础的软件，Electrical不使用特定的模板文件，而是使用“工程模板”。虽然最终的结果是相似的，但此方法用于创建和编辑范本方式则是不同的。在SOLIDWORKS Electrical中，模板包括项目书，标题块和绘制边界、报告、符号、电缆/电线类型，零部件制造商等电气的组件。

1.模板来自于一个创建空白的或编辑现有的模板，无论是哪种,都使用以下相同的方法：

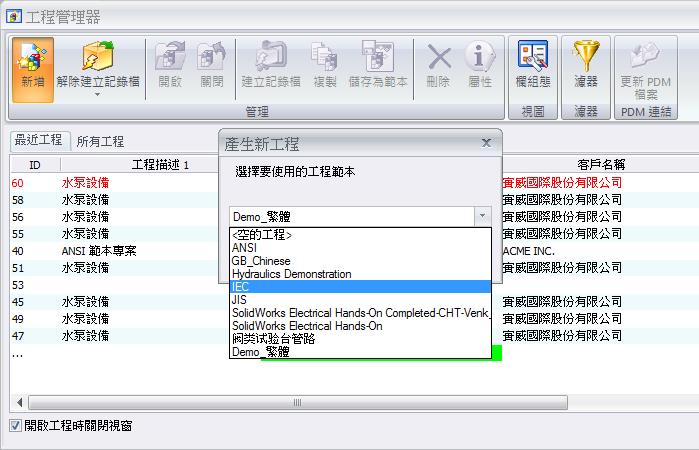

开始创建或从工程管理器中编辑您的范本。您可以选择现有的工程模板或选择<空的工程>。

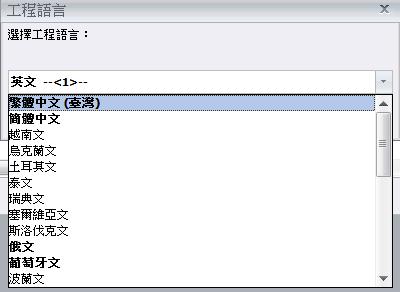

2.接下来，选择你想使用这个特定的模板语言。<1>表示它所使用的工程语言数量，有至少一个语言以作为模板说明使用，并以粗体表示。如果你开始从ANSI项目（如上图2）或<空项目>，系统会提示您选择项目语言; 如果你是从现有工程来制作的工程模板，你将不会被提示输入工程语言。

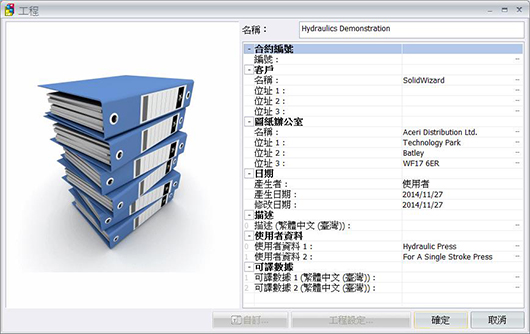

3. 接着填写工程项目属性卡中的选项, 所填写的属性将会被带入工程项目中, 之后产生的图面图框信息也会被自动带入(待图框模板设定完成后)。

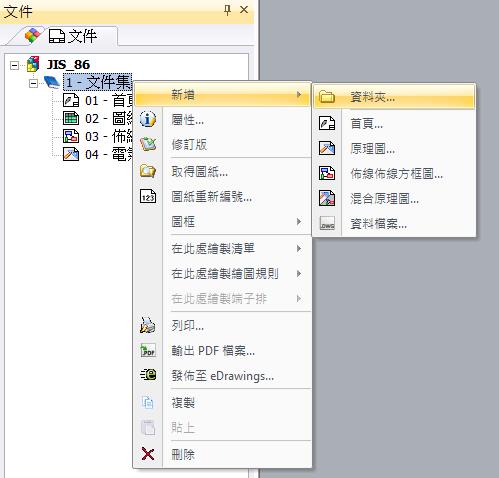

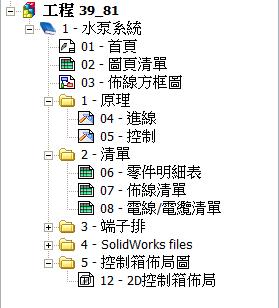

4. 在进行到下一步后，您就可以开始定制项目的其余部分。通过鼠标右键点击，你可以添加额外的文件集(books)或文件夹(folders)。完全根据自己的需求管理并分类所需的项目文件夹。下图(6)是一份已经做好分类的示意。


5. 命令工具栏的“工程”页面中，点击“组态”，你就可以修改任何工程设置中的任何设定，包含使用语言、单位、修订版显示格式等等。如下图所示。

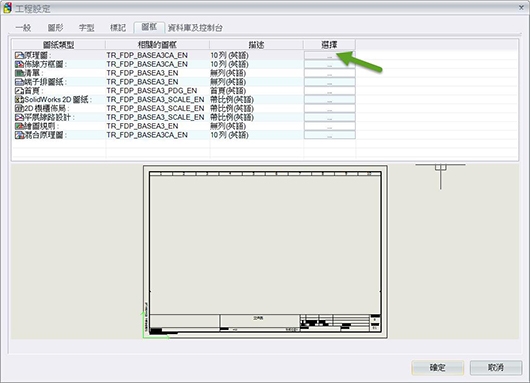

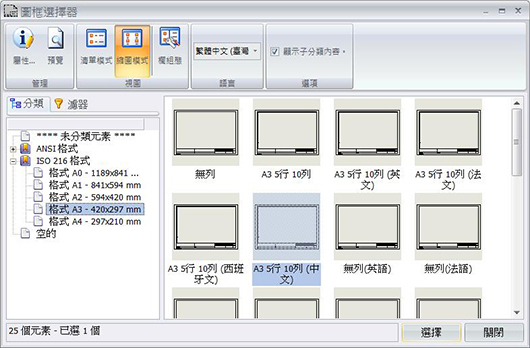

需要注意图框的设定，在图框的设定页面中, 我们可以设定不同图纸所用的各式图框，如下图中，原理图目前使用的图框为10列(英文)。要更改预设图框则在右侧”选择”中鼠标点击, 出现图框选择器。选出自己想要的图框即可(例如改选A3 5行10列)。若无想要的图框则须在数据库中自建, 一但有建立好的图框便能在图框选择器中使用。


6.设定完所期望的项目后，将项目保存作为项目模板。从命令工具栏的文件选项卡中，选择工程管理器工具。开启窗口后，如果您还没有在项目的左侧面板项目关闭项目，模板项目将呈现蓝色。可以点选此项目，然后点击上方“关闭”按钮。
