1.零件、装配体、工程图模板（文件模版）
为三维设计环境模板。分别需要包含如下信息：
1） 零件与装配体：模板单位制，工程图出详图样式。包括线型、字高、标注格式等。
2） 工程图：图纸幅面信息。SOLIDWORKS工程图中一个文件可以包含多页图纸，对多页图纸的每页图纸内容可以在模板里限定。

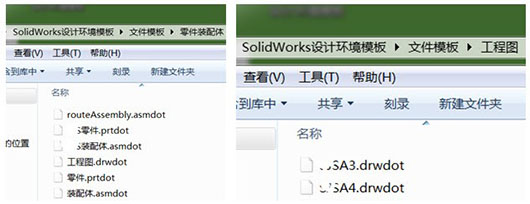

文件类型举例：
文件类型举例：
按照企业提供的工程图图纸图框标题栏的样式参考，与标题栏属性管理要求进行定制。
文件类型举例：
3.PDM集成属性卡模板
此部分定义的内容为企业三维模型的自定义属性文件，在SOLIDWORKS中用自定义属性卡片进行管理。此部分定义的属性，不仅用于三维模型的属性管理，还可被焊接清单，BOM清单、工程图标题栏属性等位置调用。
包含的信息：
1） 焊件属性：用于管理焊接件的相应属性，可以包括编码、型材类别、物料号等信息。
2） 零件属性：用于管理零件的各属性，可以包括Part Number，Material Number，Buy Code等信息。
3） 装配体属性：用于管理装配体的各属性，可以包括Product Number，Material Number，Buy Code等信息。

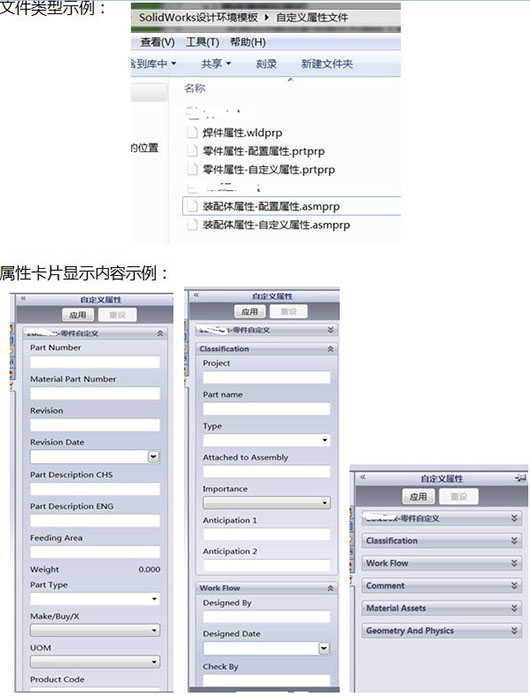

文件类型示例：
4.BOM清单模板
按照企业提供BOM清单模板样式进行定制。文件类型示例：
其中“*.sldtbt”为总表模板，“*.sldbomtbt”为BOM表模板。
5.修订表模板
按照企业设计版本修订表的样式定制。
文件类型示例：
6.切割清单模板
用于管理焊件模型。随焊件三维模型自动调用，统计焊件的切割清单，并可用于焊件工程图中被调用生成焊件BOM。
文件类型示例：

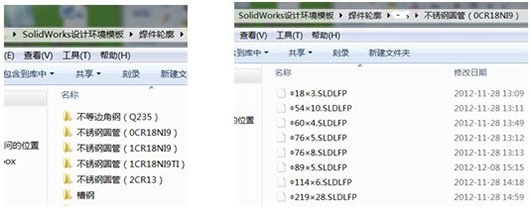

7.焊接型材数据库
用于集中管理企业在设计过程当中需要用到的焊接型材库，包括截面形状，型材材质等信息。此数据库一旦生成可支持所有工程师在进行焊件设计时即时调用。
文件类型示例：

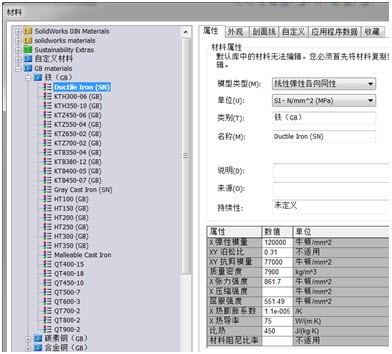

8.材质数据库
按照企业提供的所需各种材质的数据说明进行定制。所需材质属性可以包括：弹性模量、泊松比、抗剪模量、质量密度、张力强度、屈服强度、热膨胀系数、热导率、比热等。
文件类型示例：
9.设计库
按照企业提供的设计库结构和需要存入的内容进行定制，放置于Design library 文件夹。
文件组织类型示例：
按照企业提供技术要求样式信息，可以定义标注样式模板文件。
文件类型示例：
10.GB标注样式（国标标注样式）
按照企业提供的GB标注样式需求，定制成可直接调用的文件，用来承载标注样式模板信息。放置于设计库中。
|
