在研发信息化中,实现参数化设计能够极大的提高工作效率。对于标准化程度较高的零件或者装配体可使用参数化设计,但是由于模型的变化程度复杂,如果没有做一定的处理,即使实现了参数化设计,同样有许多地方需要修改。例如,阵列空的数量会发生改变,在工程图中的尺寸会变化等等,为了这些细节也不需要手动修改,下面以一块带孔板为例做一些参数化设计中工程图的技巧说明。 范例

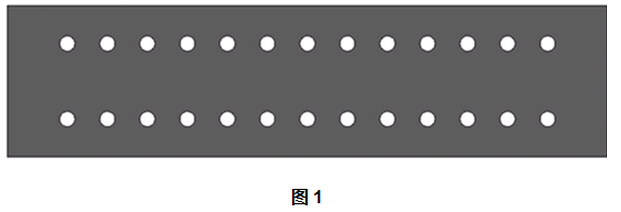

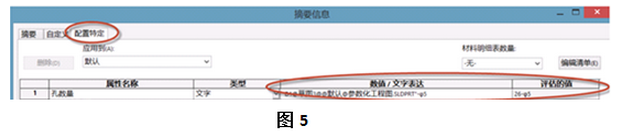

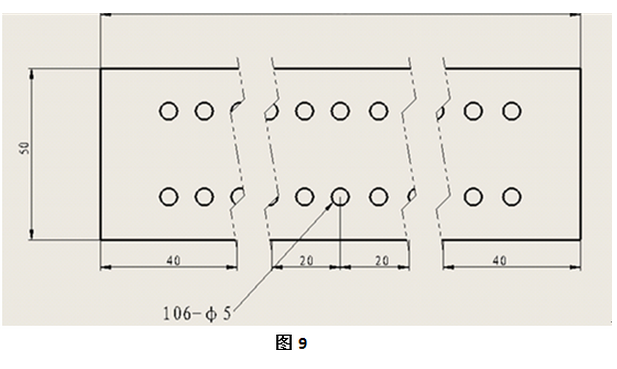

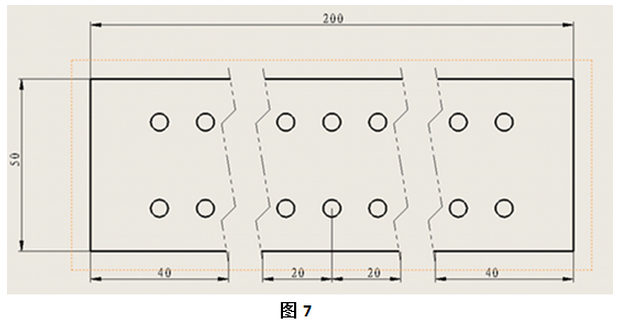

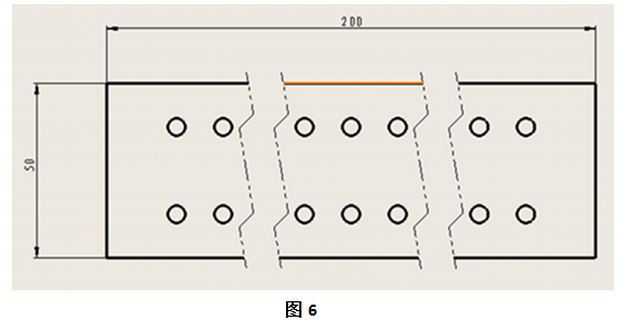

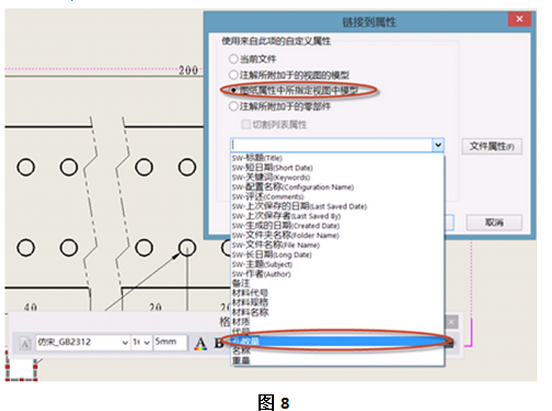

准备一块带孔板,如图1 此块板上的孔随着板的长度变化而发生变化,因此如果做参数化设计,在工程图中,也需要做相应的修改。我们使用配置特定来实现孔数量的自动更新。以下是实现的具体步骤。

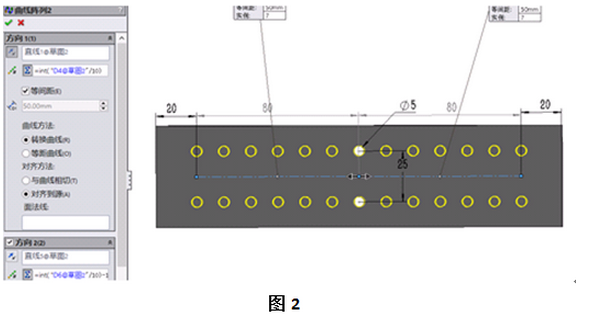

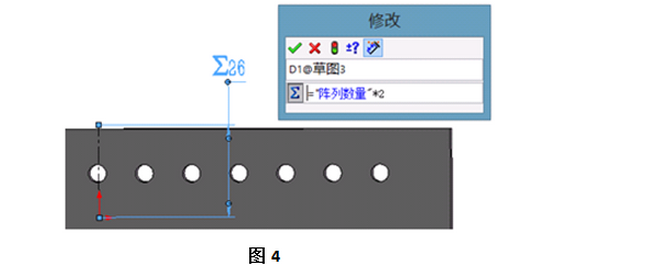

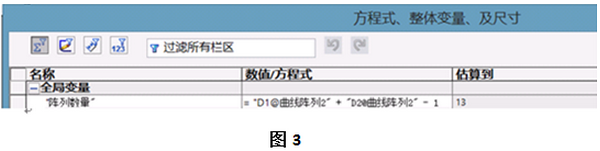

1.设定变量模型中的孔是由正中间的孔为源特征向两个方向阵列相同数量而成,如图2: |
