靠破孔是模具设计、加工行业的术语，也称插穿孔。是指塑胶零件在开模方向上存在的孔洞，分模时，如果不对这些破孔进行修补，则模具设计就不能完全分割型芯、型腔，这就需要对破孔(内部环)进行填补，这种填充破孔的操作即称为补靠破孔。补靠破孔的位置选择与形状设计是否合理，不仅直接关系到模具设计的 复杂程度和加工难易程度，也关系着模具的质量、模具的工作状态等，因此补靠破孔的设计是模具设计中的重要一步，也是必不可少的一步。作者工作当中碰到的很多塑件，比如手机、电视机前后壳，VCD/DVD面板、键盘和显示器壳体等，上面都有各种各样的孔洞，本文针对注射模设计中出现的各种靠破孔问题，结合SOLIDWORKS平台上的3D QuickMold模具设计模块，提出了较为完整的解决方案，为加快先进软件在模具行业的广泛应用提供了一定的专业理论基础。

1、靠破孔的几种类型

    破孔的分类可分为4种情况，第一类孔是破孔在一个完整的曲面内(如图1)；第二类孔是破孔与两个或者两个以上曲面相交(如图2)；第三类孔是指前后模对插 (碰)的孔 (如图3)；第四类孔是混合孔，这一类的比较复杂(如图4)中的混合孔与多个曲面相交，并且孔内有R角。

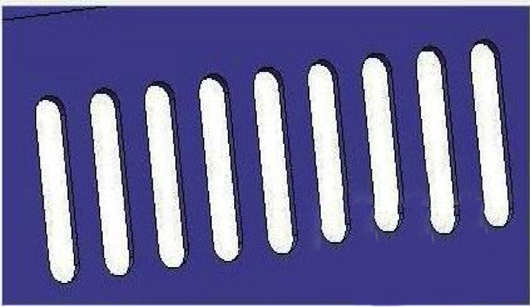

图1 破孔在一个完整的曲面内

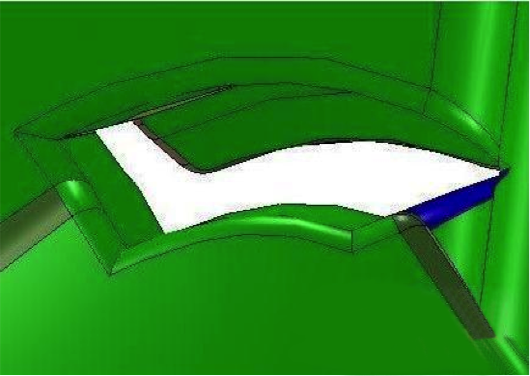

图2 破孔与两个或者两个以上曲面相交

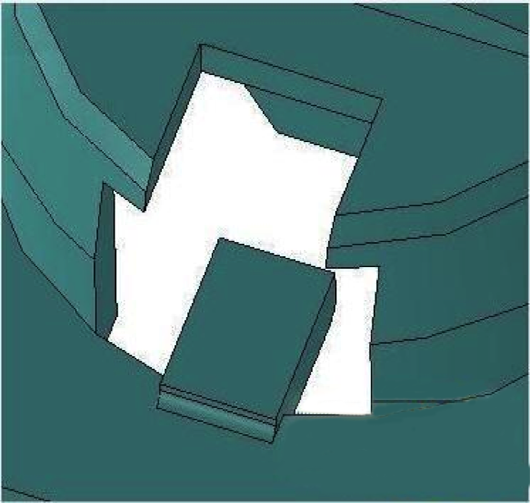

图3 前后模对插(碰)的孔

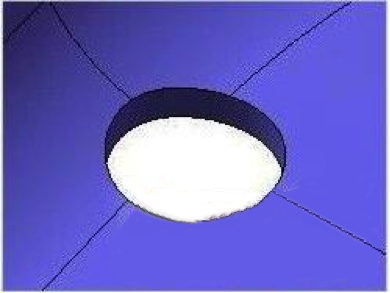

图4 混合孔与多个曲面相交，并且孔内有R角


2、关于3D QuickMold

3D QuickMold是高效能的基于SOLIDWORKS平台上的塑胶模具设计软件。其特有的实体补孔技术，可以非常方便地处理各种靠破孔。

3、补靠破孔的方法

针对不同类型的孔，总结出如下几种修补方法：

3.1 曲面加厚法

多孔同时用实体修补：在Solid Patch对话框中，定义所选面为补孔面，点击完成，可填补破孔。修补的步骤如图5所示。填补的结果如图3-2所示。这种方法适用于第一类孔。

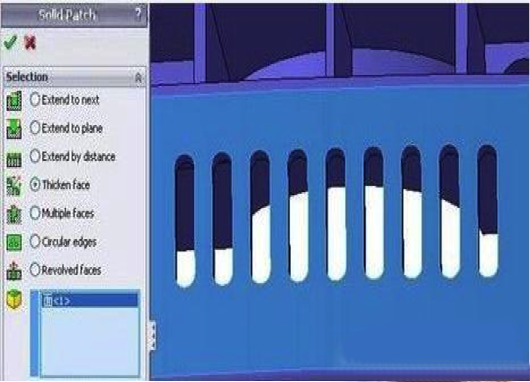

图5 曲面加厚法补孔步

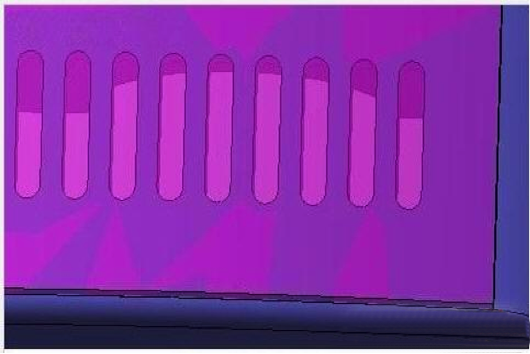

图6 曲面加厚法补孔结束


3.2 多面补孔法

多面补孔法有如下的优良特征，使它可以轻易的填补跨过多个曲面的孔洞。步骤和结果如下图所示。这种方法适用于第二类补孔。

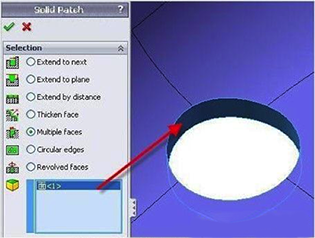

图7 多面补孔法补孔步骤
