 图2 油封唇口
3.3 油封零件配置属性的建立
为了能够在装配图的材料明细表中显示零件的代号、名称、材料重量之类的信息，这里还需要针对配置添加模型的自定义属性。对默认的配置建立配置特定的自定义属性，可以自动复制到零件中其它新建立配置中，建立的方法如下：
(1)单击【ConfigurationManger】标签，右击零件的默认配置，从快捷菜单中选择【属性】命令，显示配置属性对话框。
(2)如图3所示，取消选中【新插入项目属性】中的【压缩特征】复选框。
(3)如图3所示，在【使用在材料明细表中时显示零件序号】中选择【用户指定的名称】，这样当该配置应用到装配体中显示在“名称”一列内容为“油封唇口”。

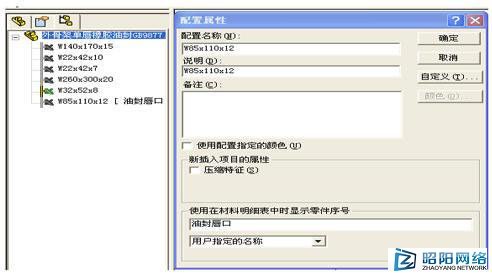

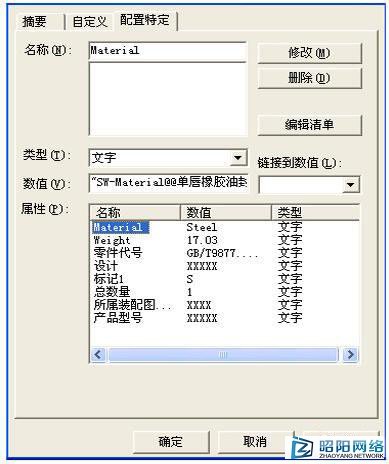

 图3 在材料明细表中使用用户指定的名称 (4)在【配置属性的对话框】单击【自定义】属性按键，如图4，添加配置特定的自定义属性，由于建立零件时使用的模板中已定义了针对配置的自定义属性，这里仅修改零件号及材料。  图4 配置特定的自定义属性 通过上述的设置，当在油封装配体中使用了这个配置后，在材料明细表中将按照这个配置属性进行显示。
3.4 油封零件配合参考的建立
SolidWorks提供了智能的拖动装配技术，可以实现油封的自动装配。如果油封中的各个零件设置了配合参考，那么只要拖动零件的名称到装配体中某些边线，定点或面上就可以自动添加装配约束关系，本文分别选择油封唇口的临时轴线及骨架与油封唇口底部相接触的边线为参考实体，见如图2。
3.5 油封零件系列设计表的建立
利用SolidWorks自动生成系列零件设计表自动生成一个设计表，调整和修改设计表参数，将设计表另存为一Excel文件，在Microsoft Excel 中修改保存的Excel文件，添加必要的计算或者增加新的配置，然后再修改设计表定义，链接保存修改过的Excel文件，修改后的Excel表如图5所示。
油封中链接了设计表以后，油封零件和Excel文件之间是双向控制的，也就是说如果用户在SolidWorks修改了设计表，那么保存SolidWorks文件以后，Excel文件也同时会进行修改和保存，而如果在Excel文件中修改了表格，当再次重建模型时也会按照表格重新生成配置。
 图5 在Excel中编辑系列零件设计表
4.油封的三维装配

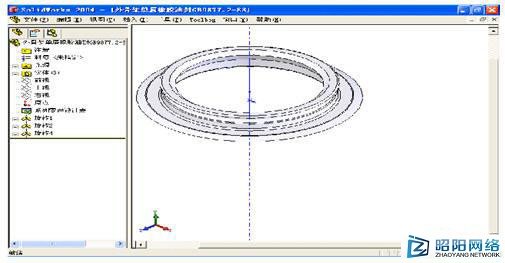

在SolidWorks软件的装配文件中将油封唇口与外骨架、弹簧进行装配，即可得到完整的外露骨架无副唇旋转轴唇形密封圈的三维参数驱动模型，该油封共有三个模块分别对应3个Excel文件，在进行不同规格油封的变量化驱动时，只须将每一模块的同一规格配置激活调出，可组装出相应规格油封的三维模型，在对某一规格油封的参数化驱动完成以后，仍存在对其中的模块进行局部尺寸修改的可能，这方面SolidWorks提供了丰富的编辑零件及草图命令，修改后相应的Excel表此配置尺寸亦改变。如果想开发变型及新品种油封，只需把油封中的各零件及相应的Excel表重新复制到一新文件夹，然后对草图进行修改。最后利用SolidWorks工程图和零件模型的全相关性，当模型的形状发生变化时，工程图所有相关的视图和尺寸都将产生相应的变化，这样就可以用一张工程图代表所有不同规格的零件。
5.总结
基于模块化方法的油封产品的三维参数化设计，不仅可以解决油封设计中各零件是否出现干涉现象，而且也容易实现产品系列化设计，使设计效率得到及大的提高。
|
- 1
- 2
- 3
- 4
