输出DWG文件，中文字如何正确设定

在现今产品模型开发的时代已逐渐朝向3D建构的趋势，如此可降低产品在开发过程中的人力成本，不需要在产品开发的后期来进行反复的试模。在3D建构的环境下，可更直觉化的进行产品设计及检查，来达到产品开发优化的设计。但是目前业界上，还是有许多的企业或是加工厂是以2D图面的档案来进行沟通。因此我们时常还是会为了文件传输的交流，必须提供对方图档相关联的档案，而以2D图面DWG、DXF文件格式来进行输出。

而当您于SolidWorks输出工程图为DXF或DWG档案时，档案中的视图都将会套用工程图的图页比例。并针对图层中的所有像素（如：边线、注记、及组合件零组件）也会被输出至指定的图层。但是，是否您曾经遭遇过SolidWorks输出成DWG/DXF档案时，却出现字型显示乱码的问题而困扰您许多呢?而到底该如何设定才可避免乱码的产生?

其实这个问题并不困难!只要您进一步了解了SolidWorks和DraftSight(如：AutoCAD)两者之间所使用的字型数据库差异后，对于出现字型显示乱码的问题就能迎刃而解!由于SolidWorks软件本身的字型库资源就是来自Windows内部的字型数据库(TrueType字体)，因此可针对用户需求来开启Windows中的字型来使用，如图1。或是针对字型设定中，取消根据语言设定隐藏字型的选项，可开启显示所有Windows中的字型于SolidWorks中套用。

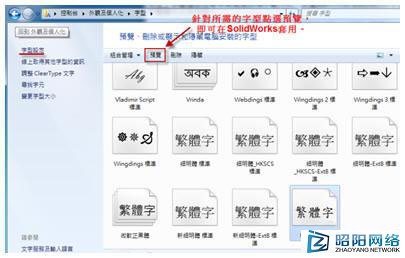

  图1 开启Windows中的字型数据库

然而，在DraftSight或AutoCAD中所读取的字型都是来自它软件本身已有的字型数据库(AutoCAD SHX字体)。所以并非套用Windows的字型后，于DraftSight或AutoCAD都可以正常显示使用。因此，在SolidWorks输出工程图档案时，可选择套用的字型分别为True Type&AutoCAD Standard only两种字型，如图2。并且此时我们可在档案输出时依使用者的需求，选择输出适合的AutoCAD版本、线条型式、图层、比例以及图页等等设定。

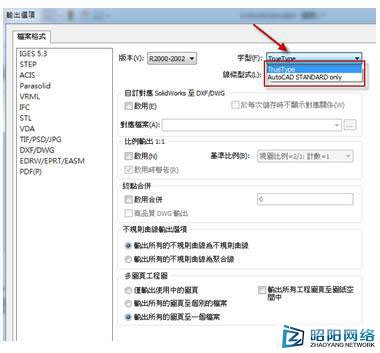

  图2 可套用的字型

何谓TrueType字体&AutoCAD SHX字体呢?

以下将详细跟大家说明解说：

一、TrueType字体：通常使用者在DWG图档中比较常用的为「细明体」及「标楷体」。TrueType字体优点可以同时显示「英文/数字/中文」，缺点若是图面中大量使用相当耗资源，会造成开图及改图延迟缓慢等状况。当您使用特殊TrueType字体（如：华康中黑体、全真中圆体等其他字体），在其他的用户计算机中若没有这些特殊字体，系统将自动使默认字体替换。

二、SHX字体：使用者在DWG图档中比较常用的依照默认为「txt字体」及「chineset大字体」这二种方式。txt（字体文件）主要用于显示「英文/数字」，chineset（大字体文件）则用来显示「繁体中文」，一般「文字型式」使用「SHX字体」及「SHX大字体」组合，优点可以有效降低资源消耗，开图及改图不会有延迟缓慢等状况。

因此，为了于2D图文件中呈现相同的字型显示，SolidWorks一般在输出DXF/DWG档案时，都会建议选择以TrueType字体方式进行输出，其对于大多数的中文字型乱码都可以解决。而相对于当您于SolidWorks输出时，选择以AutoCAD Standard only字型方式输出，其则是套用了默认对应字型档案drawFontMap.txt来对应字型，如图3。

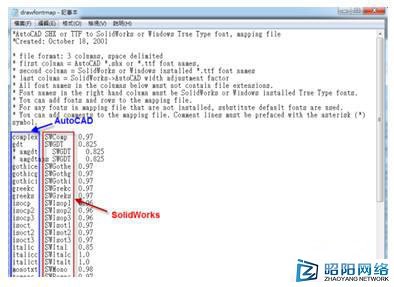

图3 显示的字体

其对应字型档案位置于C:\Program Files\SolidWorks Corp\SolidWorks\data文件夹路径下的drawFontMap.txt。如图3中，在预设的对应档案中，左栏列出由来源工程图而来的AutoCAD SHX或TrueType字型。右栏列出AutoCAD工程图文字被对应至新的SolidWorks工程图时，SolidWorks或Windows TrueType使用的字型。因此，当您储存SolidWorks文件为DXF或DWG档案时，您可以使用drawFontMap.txt对应档案来将任何SolidWorks或Windows TrueType字型对应回AutoCAD SHX或TrueType字型。当在DraftSight中开启工程图档案时，会使用正确的字型，不需要替换默认字型。因此，这可以改善工程图档案显示的正确性。
