图4 效果图

4 对减速器进行虚拟评估

装配体完成后要对其进行评估，以防止零件投产后，在装配时发生干涉现象，尽量在设计初期把问题解决掉，以避免损失。

4.1 干涉检查

在装配体状态下单击“评估”-“干涉检查”-“计算”，可以看到所有存在干涉产生的零部件，如图5。或者立即修改干涉零部件的尺寸，这样可以在制造前及时把零部件修改。

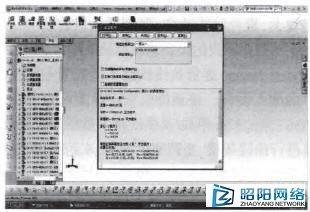

图5 干涉检查

4.2 质量属性

在装配体状态下单击“评估”-“质量属性”，在弹出的“质量特性”窗口中给出了质量、面积、表面积、重心，惯性主轴和惯性主力矩等参数，如图6。

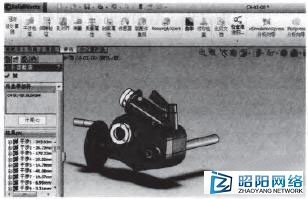

图6 质量属性

5 结语

本文以鼓盘切削机专用减速器为例，阐述了用SolidWorks进行虚拟设计分析的基本思路和主要流程。此方法可以运用到任何机器产品中，大大缩短了产品的研发试制周期，提高了设计效率。
