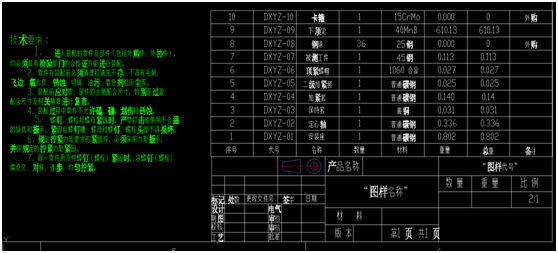

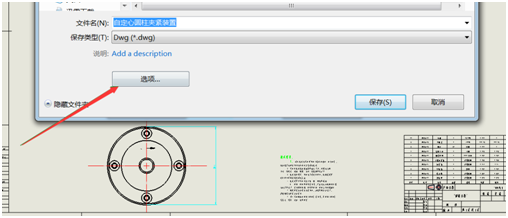

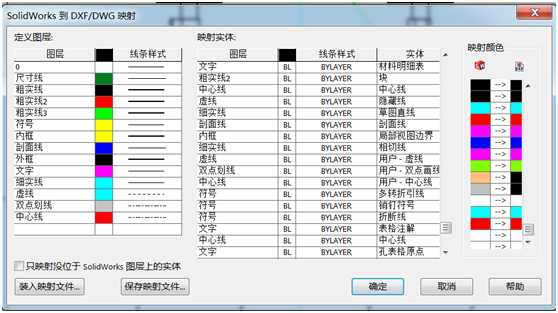

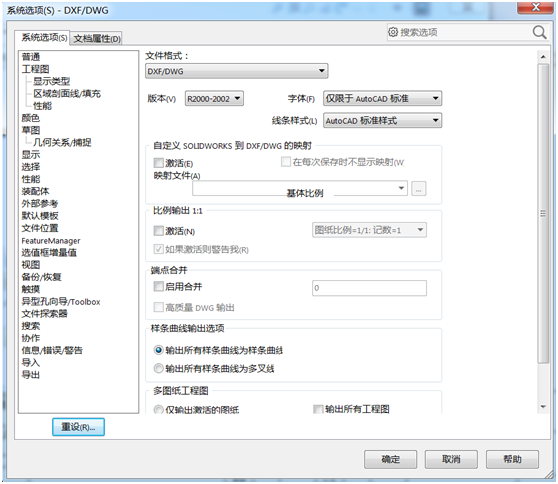

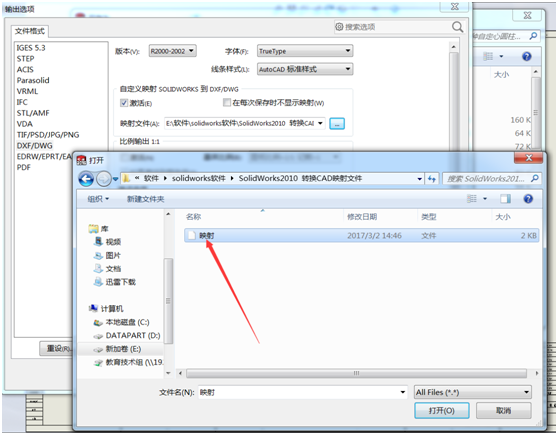

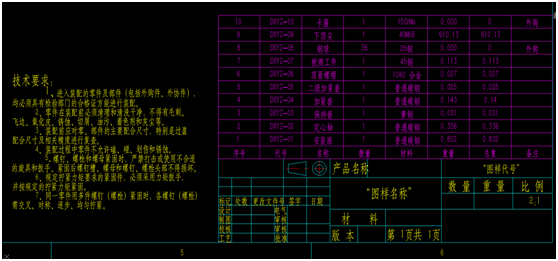

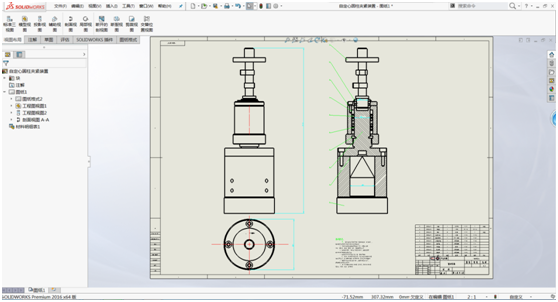

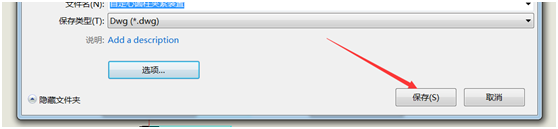

 大家在做工程图导出CAD图纸时会遇到,为配合生产加工工作还会导出工程图的cad图纸字体跑偏的问题如下图：  如何解决这个问题呢，下面给大家具体讲解一下：其实很简单在，在另存为时，打开【选项】菜单  弹出如下对话框：  字体选择： TrueType  映射文件可以选择，来保证图层等设置完整，如下：  点击确定后，选择CAD图纸保存位置后，点击保存  弹出映射文件  点击确定即可  大家可以看一下导出来的跟没有设置之前的是否有区别，大家可以尝试一下！ 另外，如果对我用的映射文件比较感兴趣，可以联系烟台昭阳，我把映射文件分享给你！ |
- 1
- 2
- 3
- 4
SOLIDWORKS工程图导出CAD解决字体跑偏及图层问题技巧
时间:2017-03-20 14:31来源:未知 作者: 点击:
