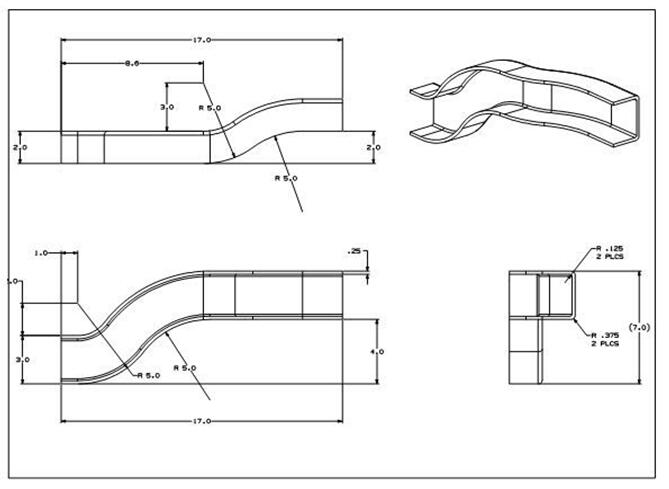

众所周知模型,有多种画法,现在给大家分享一种运用【组合命令】进行建模的快捷方法,大家以后如果碰到相似的模型可以使用这种方法试一下。

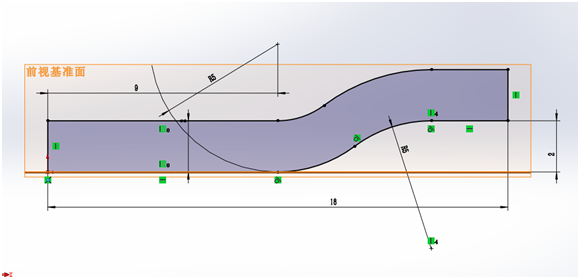

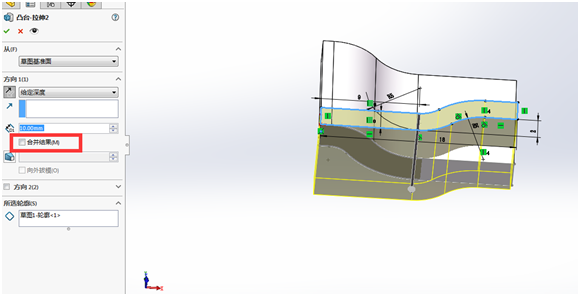

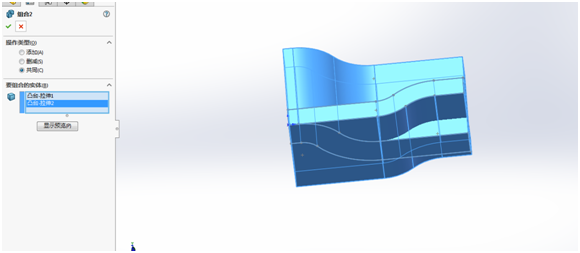

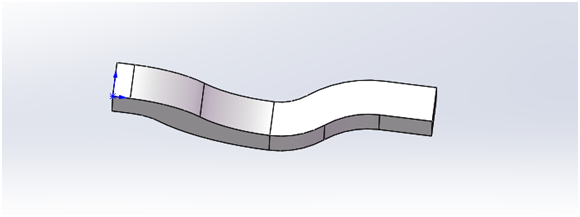

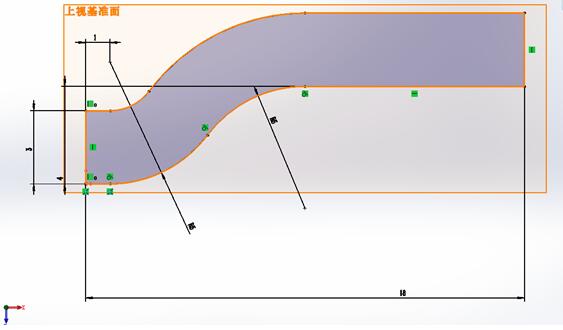

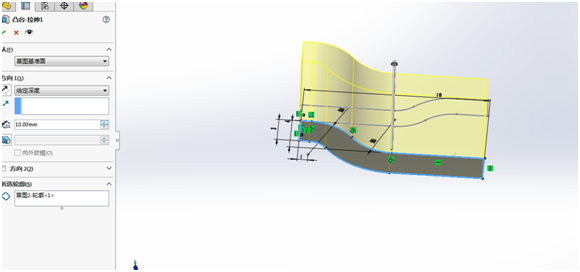

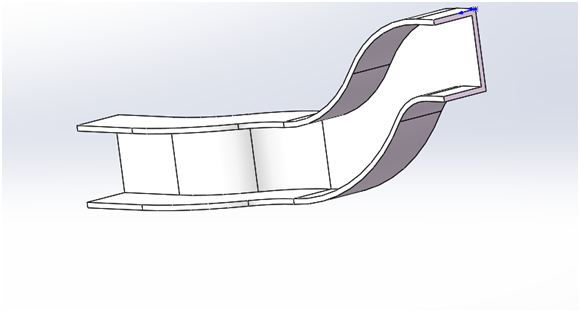

第一步:选择一个基准面【绘制草图】此处选择【上视基准面】 第二步:选择与水平方向平行的基准面,绘制第二个草图,选择【前视基准面】 第三部:拉伸两个草图,拉伸长度大于5即可 注意:拉伸时不要选择合并结果 第四步:选择直接编辑中的组合命令,点击【共同】选择两个实体点击【确定】 第五步:【抽壳】【倒圆角】 |
