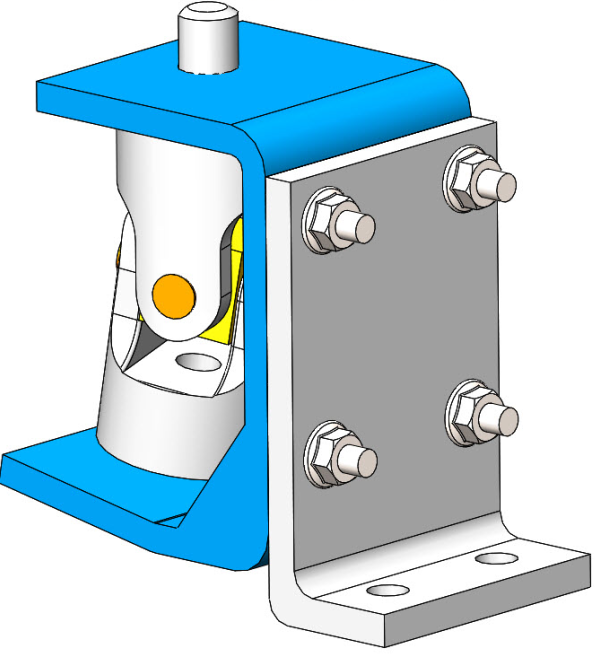

在使用SOLIWORSK Simulation对一些机械结构进行静态力学分析的时候，我们经常会使用到螺栓连接，在SOLIWORSK Simulation 2014之前的版本，我们需要手动逐个定义。如果螺栓数量较多的时候，则会更加繁琐。在SOLIWORSK Simulation 2014版本中，增加了将Toolbox中的螺栓连接自动定义为虚拟螺栓连接的功能，大大提高了设定的效率。下面我们会使用一个案例来分享。模型如下图：

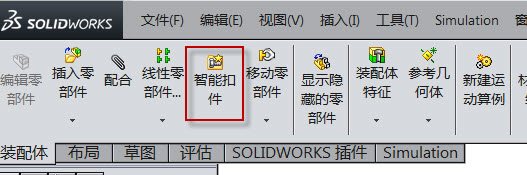

1，首先我们建立模型的时候，需要通过SOLIWORSK的“智能扣件”命令，自动将螺栓，螺母及垫片装配到对应的位置上。

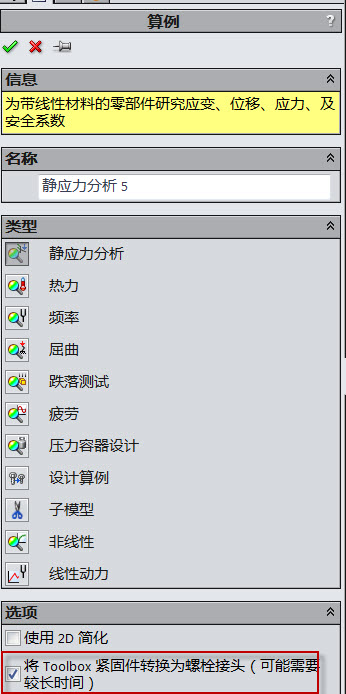

2，建立好模型后，创建新的静态力学分析算例。注意：要把“将Toolbox 紧固件转换为螺栓接头”选项勾选上。

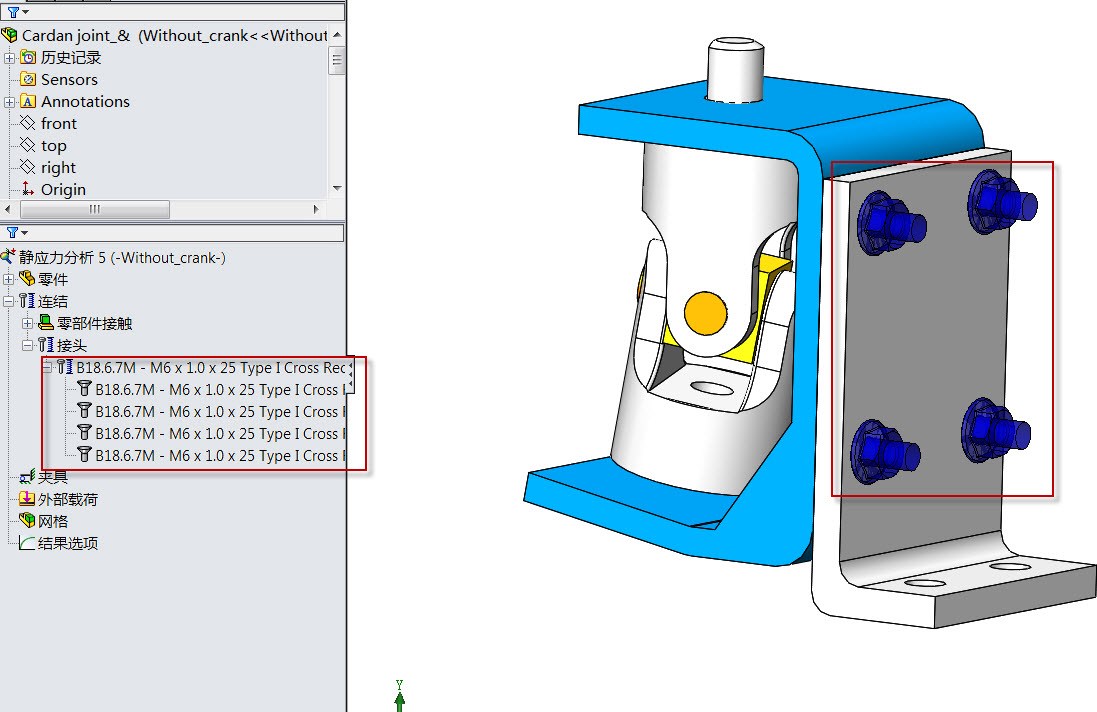

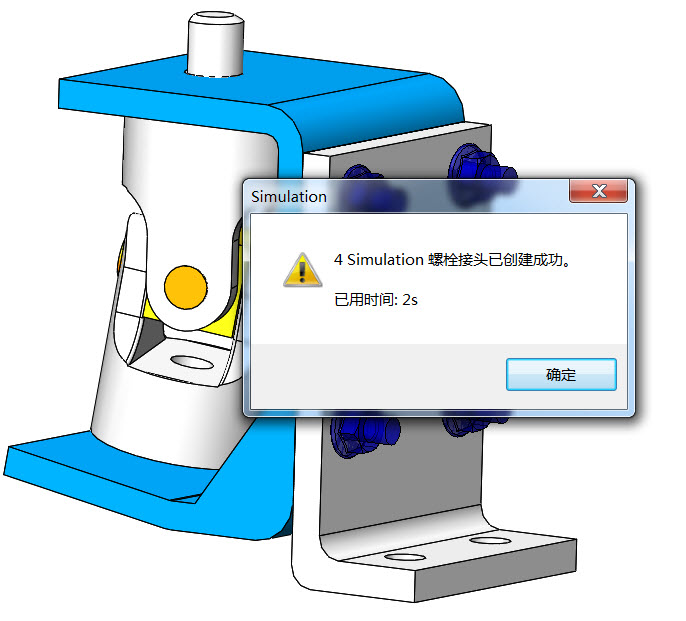

3，点击绿色对勾确定后，软件自动生成在新建立的算例中螺栓连接，共生成四对螺栓

4，透过对软件自动生成的螺栓的编辑定义可以检查螺栓的参数，如果Toolbox 紧固件已指定材料，则相同的材料会用于螺栓接头定义。否则，使用默认材料合金钢。其他参数可以参考下表格。

张力应力区域	ISO 螺栓螺纹线： At = 0.7854 * [d - (0.9382 / n)]2，其中d的单位为毫米，n 的单位为螺纹线/毫米。 ANSI 螺纹线： At = 0.7854 * [d - (0.9743 / n)]2，式中d的单位为英寸，n 的单位为螺纹线/英寸。 D = 螺栓的标称直径（来自于 Toolbox 紧固件数据），n是每英寸（毫米）的螺纹数（来自于Toolbox 紧固件数据）参考引用：机械工程师手册由工业出版社出版。
螺栓强度	材料的屈服强度
预载	F = 0.75 x At x 0.20 屈服强度参考引用：《机械工程师手册》，工业出版社出版，第27版1495 页。
