SOLIDWORKS “曲面分割+ 压凹 “分模

时间:2015-10-09 09:34来源:未知 作者: 点击:

SOLIDWORKS 此分模法与其他一些软件,比如UG曲面分割分模法思路相似。只要使用曲面分割和“压凹法”相结合使用,会起到了事半功倍的效果,下面我们就一个实例来演示一下:

首先,我们拿到这个产品,对其大致的分析一下,然后确定一个大致的思路。

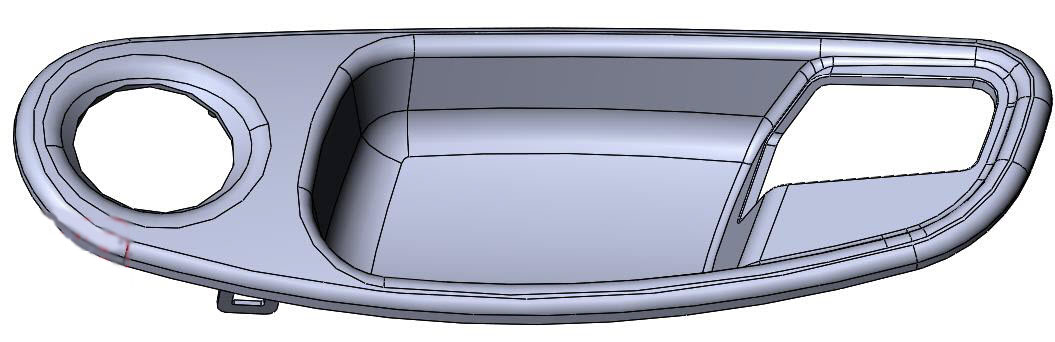

图1

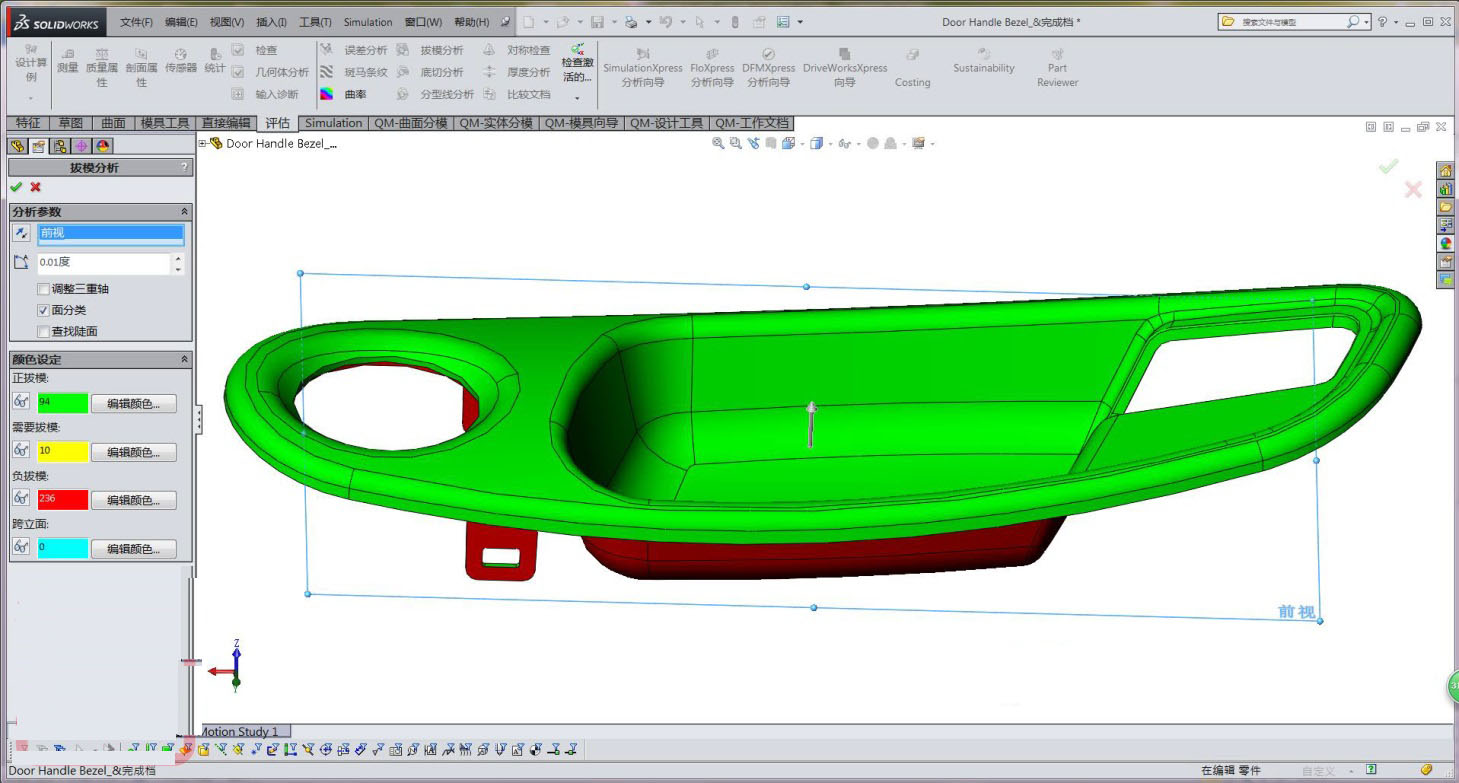

接着,我们对其拔模分析一下,让产品前后模部分显示不同的颜色。

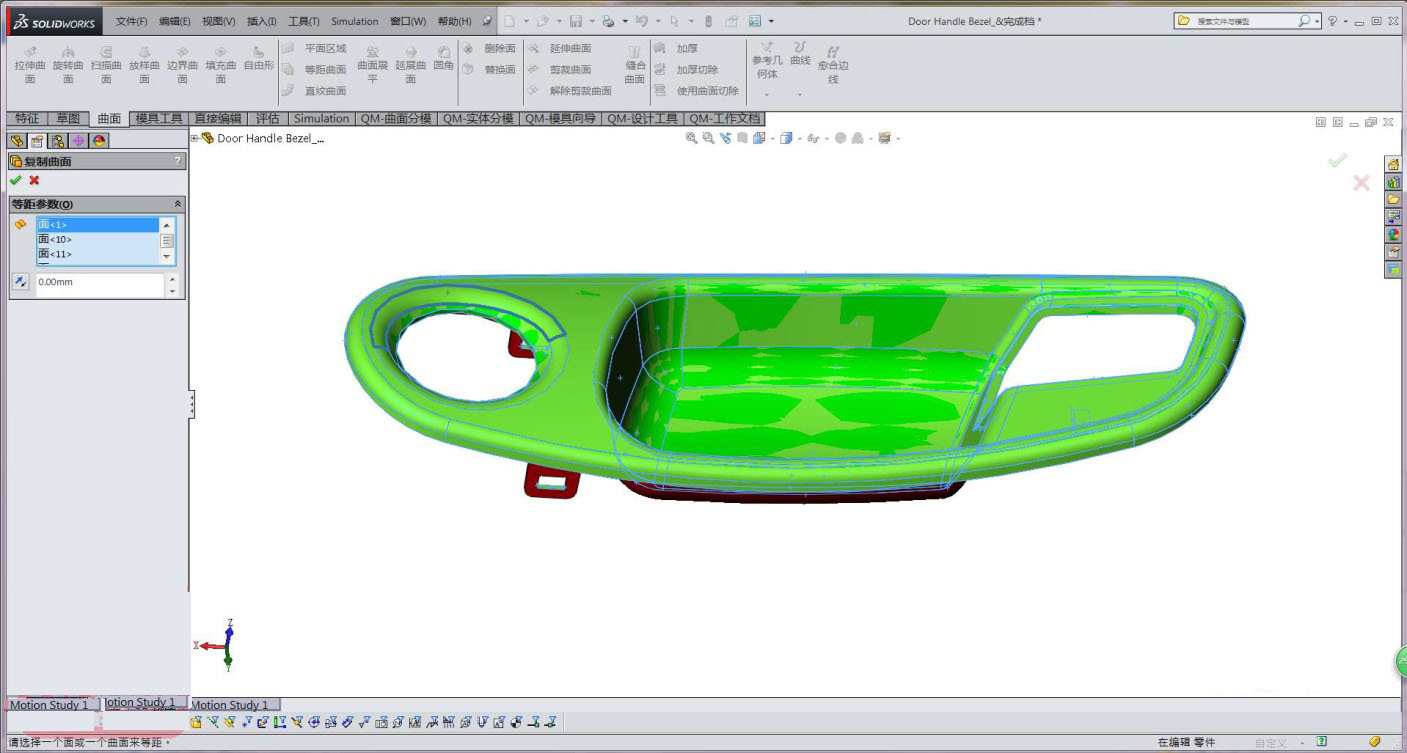

图2

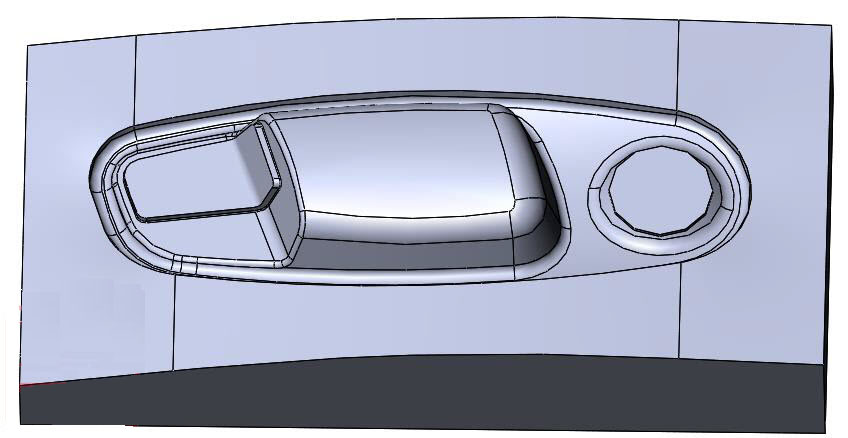

然后,使用强劲选择,选择到所有的绿色面(即产品的前模面)。

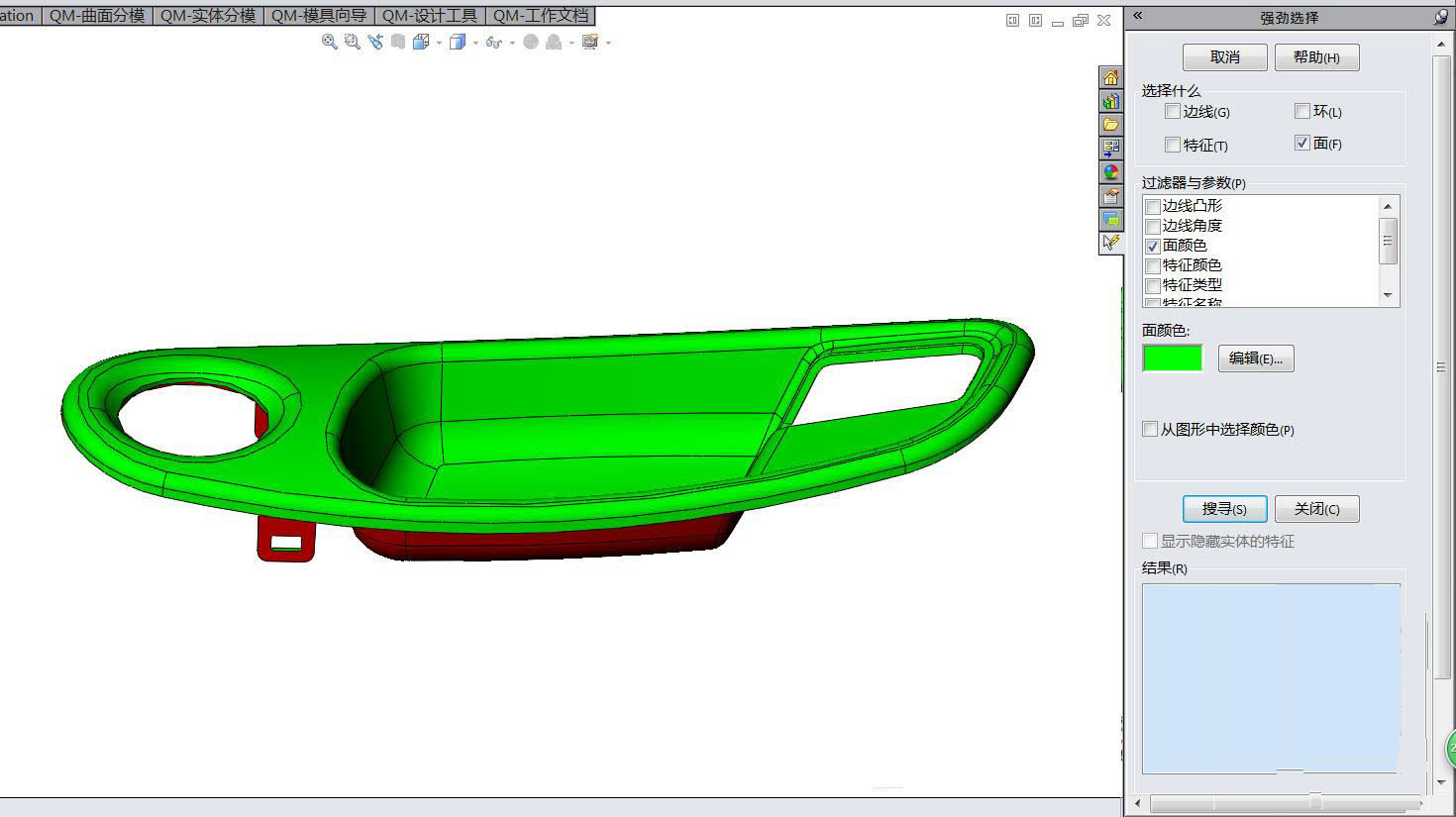

图3

下一步,复制这些面,并且删除其它多余的曲面。



图4

取消拔模分析,接下来我们要对这个曲面实体进行补孔和分型面的绘制 。



图5

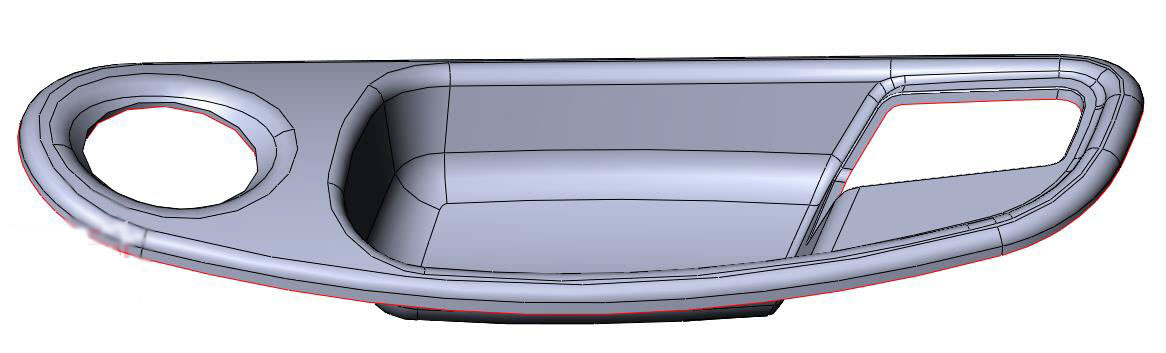

使用平面区域,补掉这个圆孔。

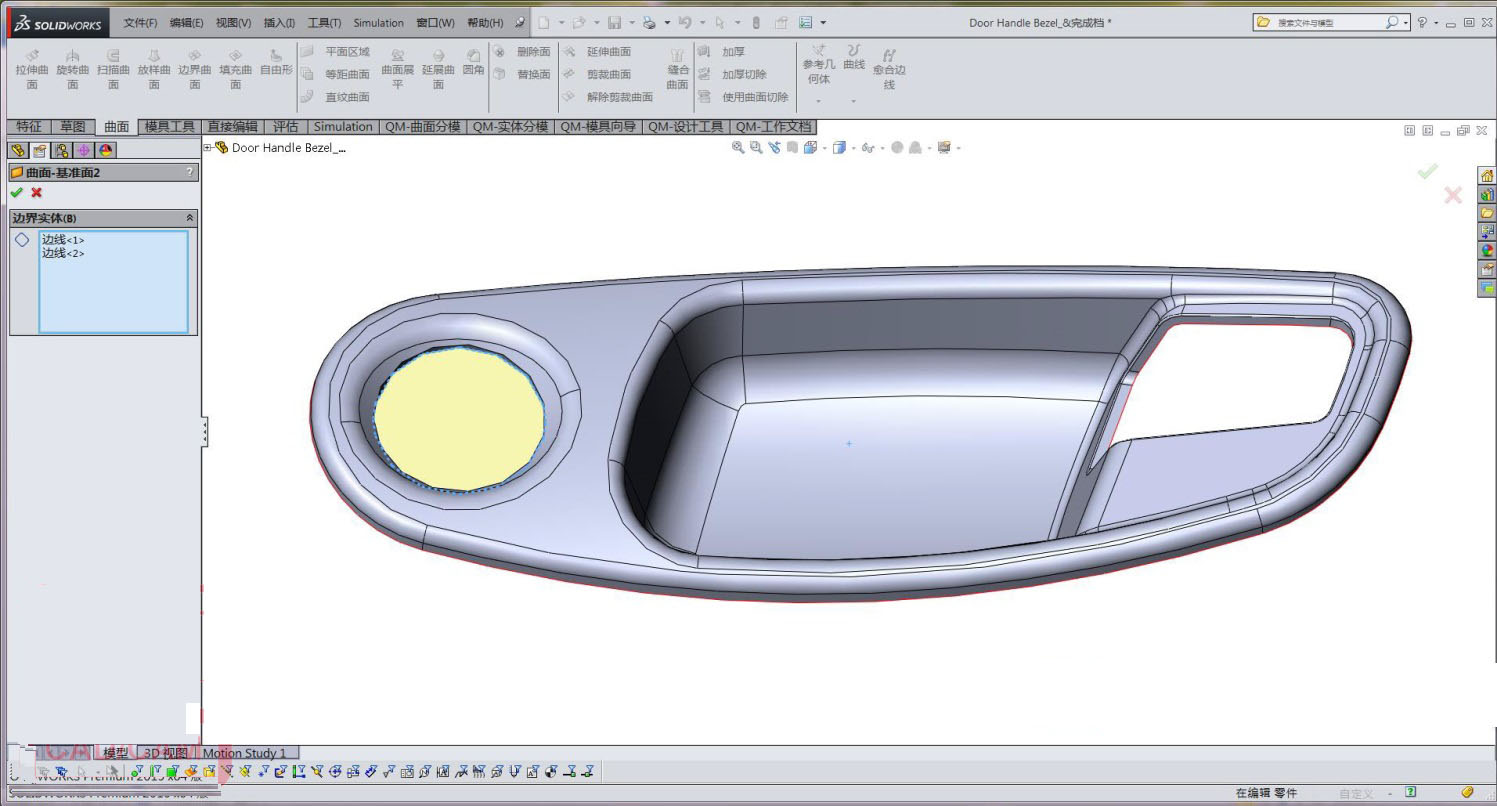

图6

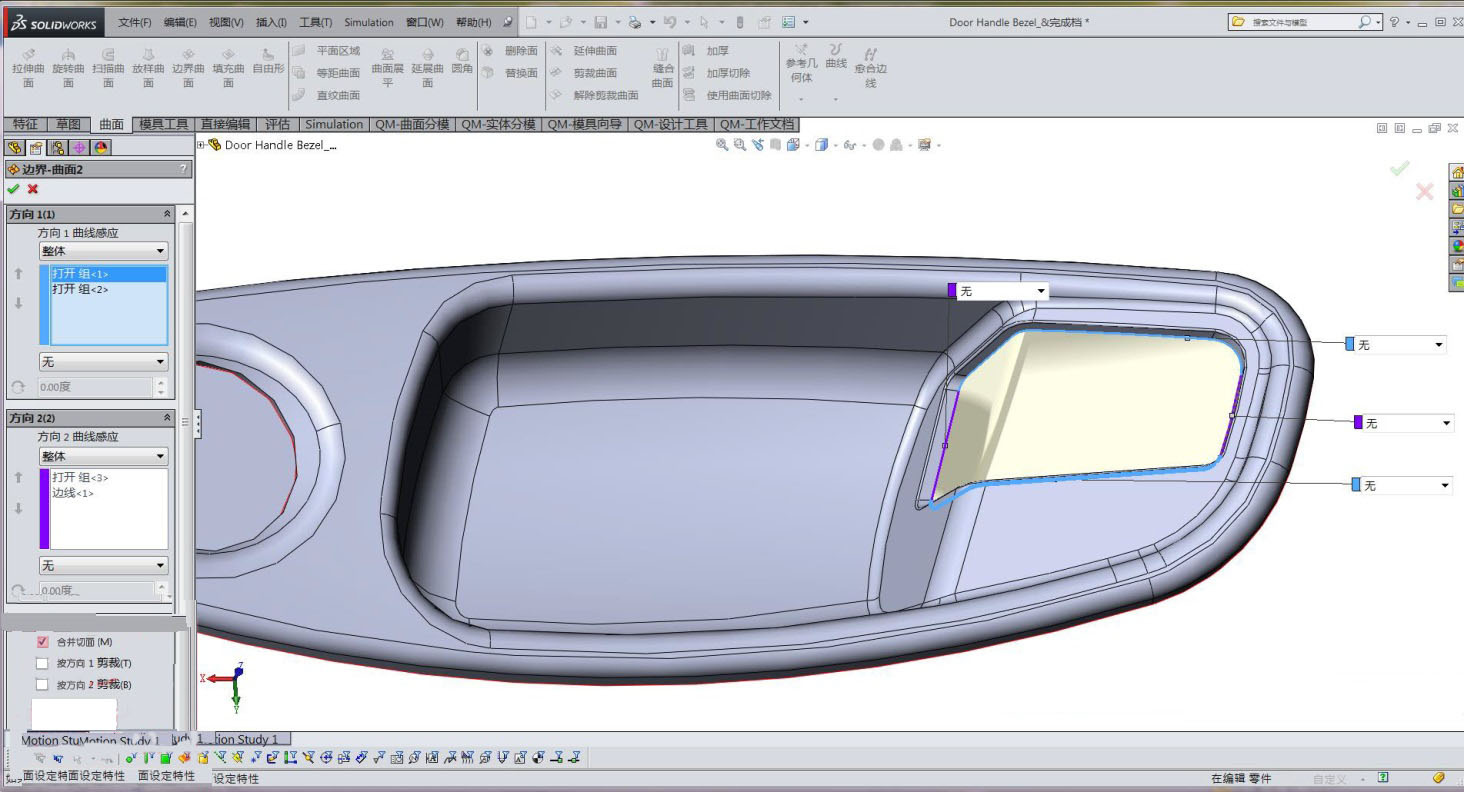

接着使用边界曲面补掉右侧的那个孔,之后缝合一下。



图7

下面我们开始做分型面,使用曲面拉伸,先做出两个大的部分。

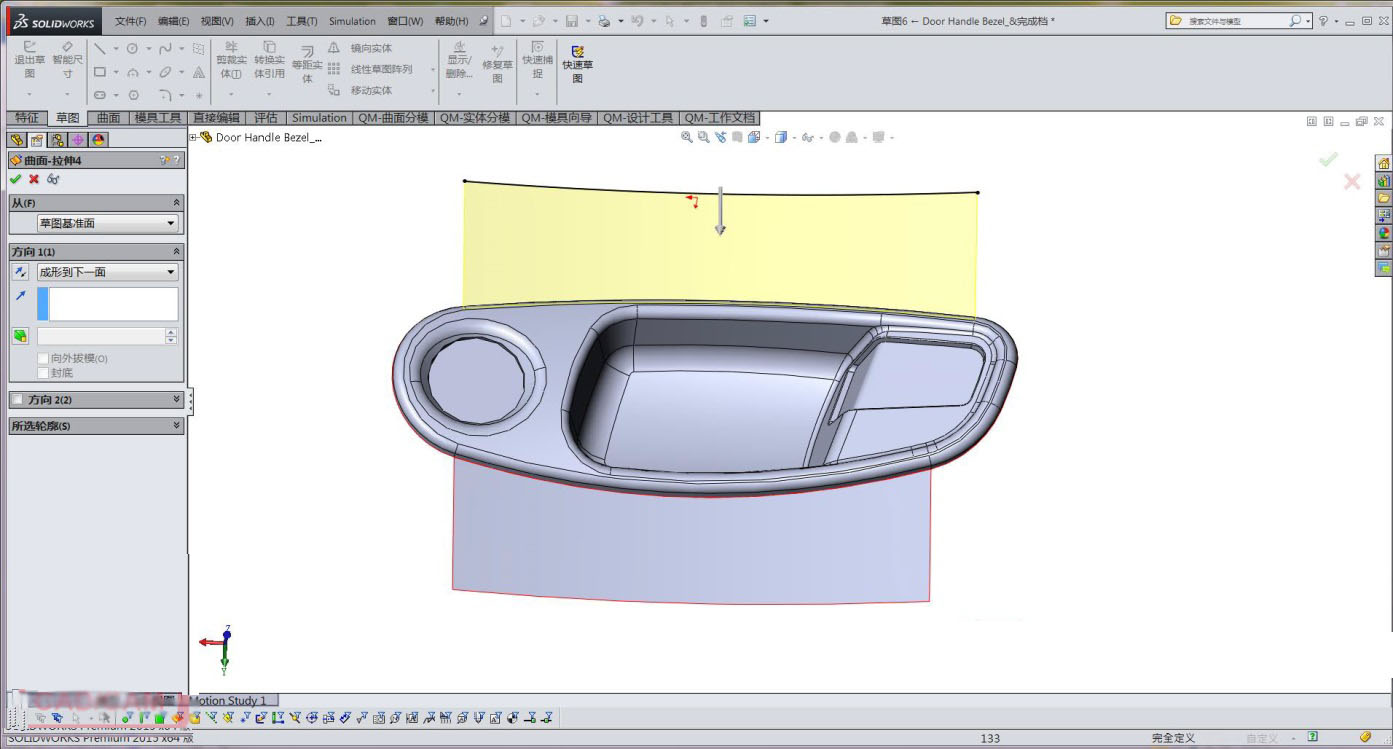

图8

接着,我们使用放样曲面,来做出这个弧形的分型面。

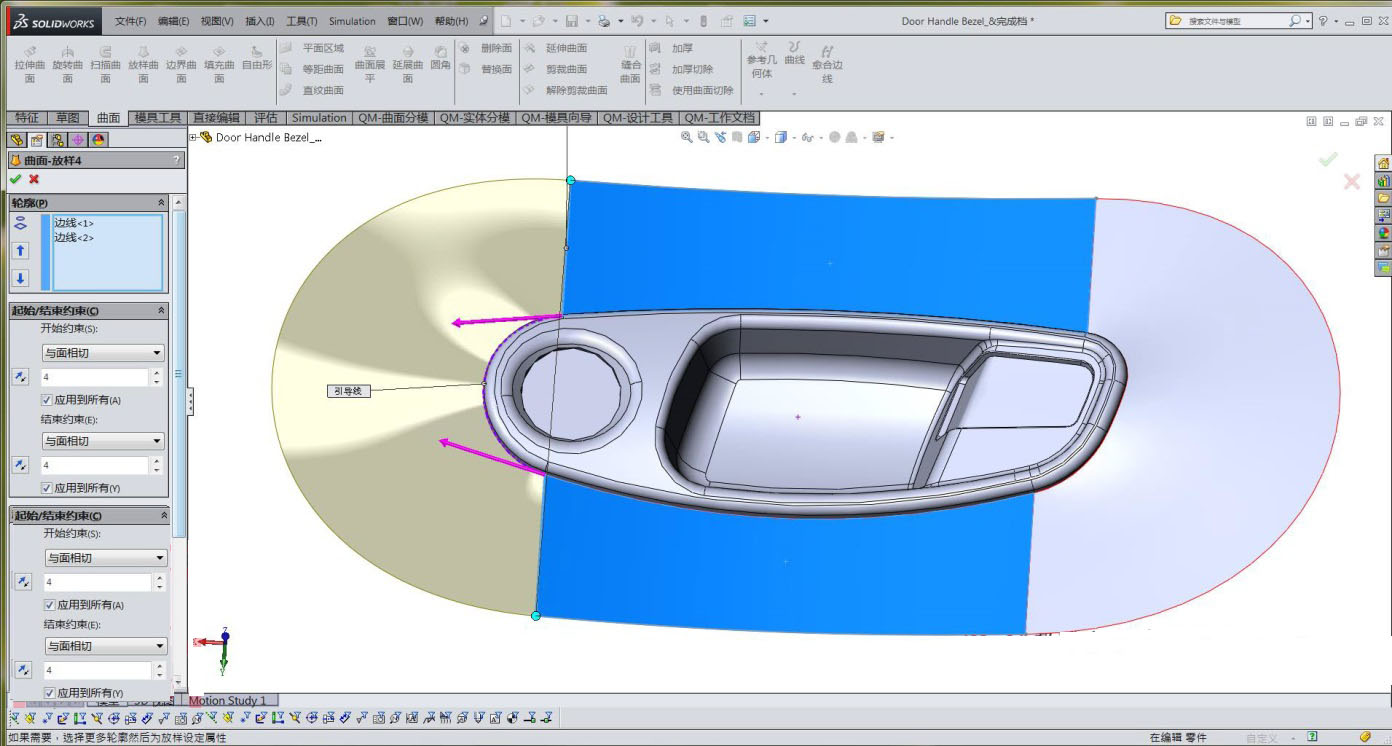

图9

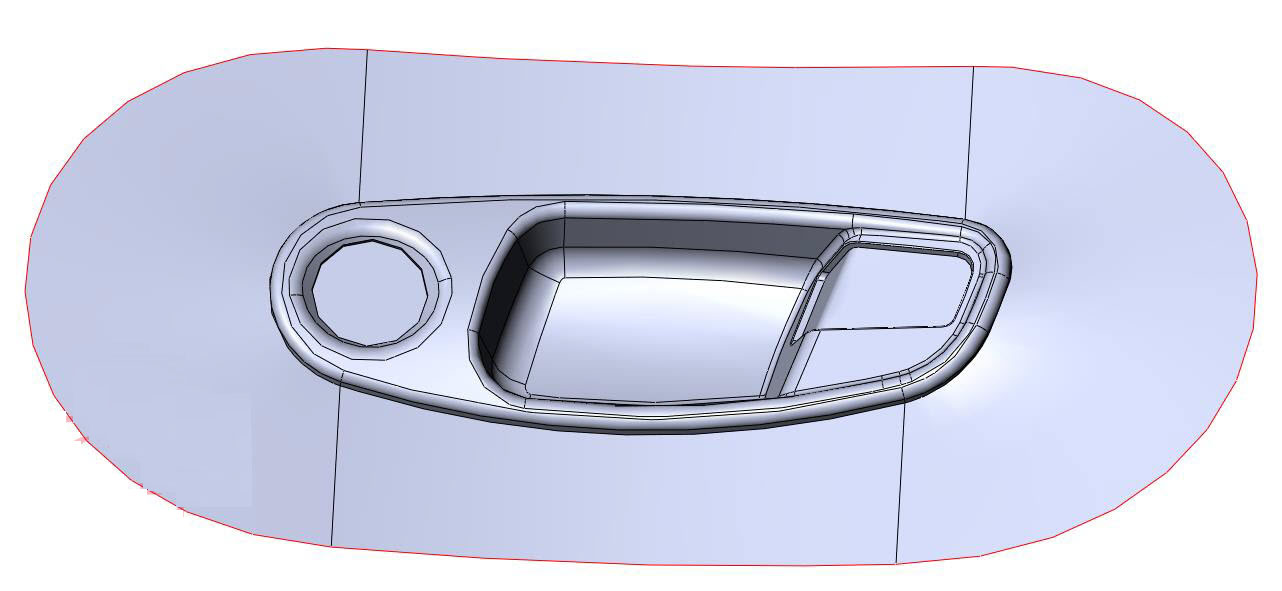

然后我们使用缝合,把所有的曲面缝合起来。



图10

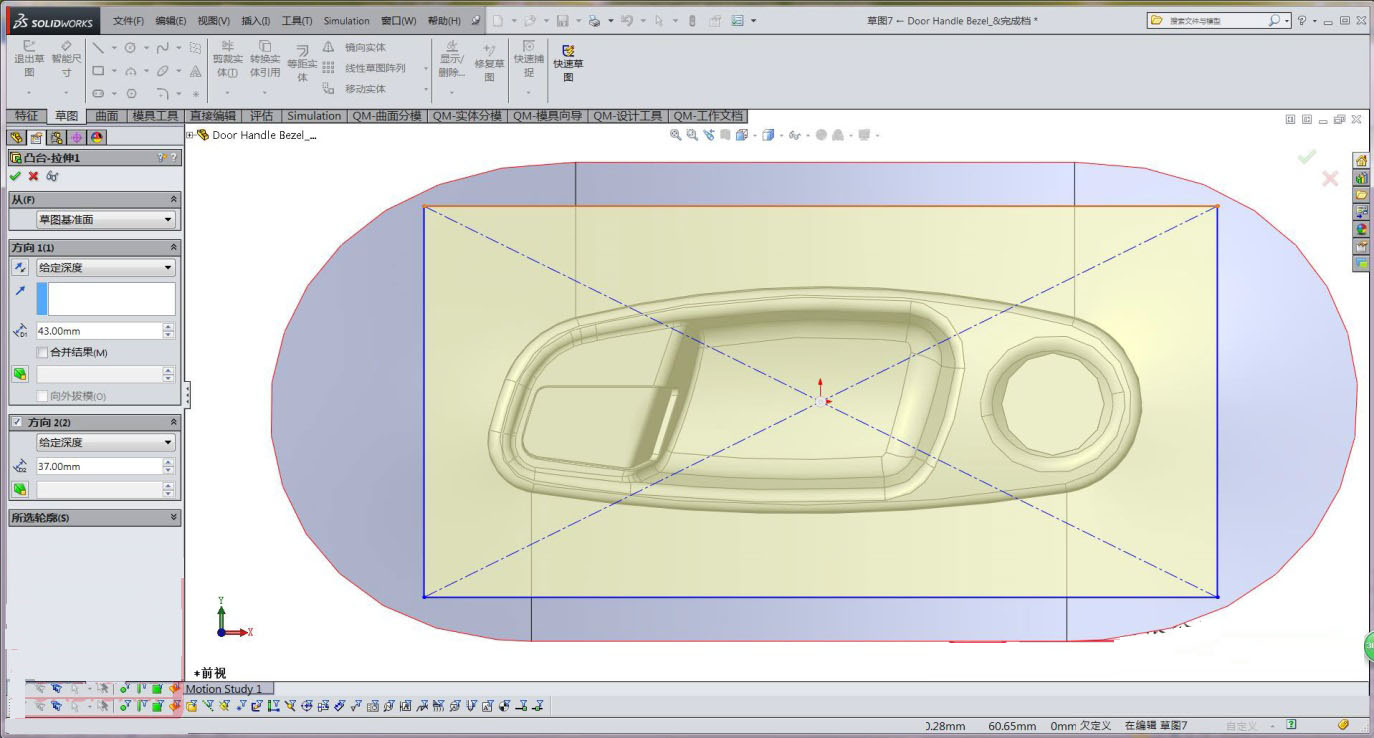

接下来,我们使用拉伸,注意调整整个模仁尺寸,以方便后续分割。

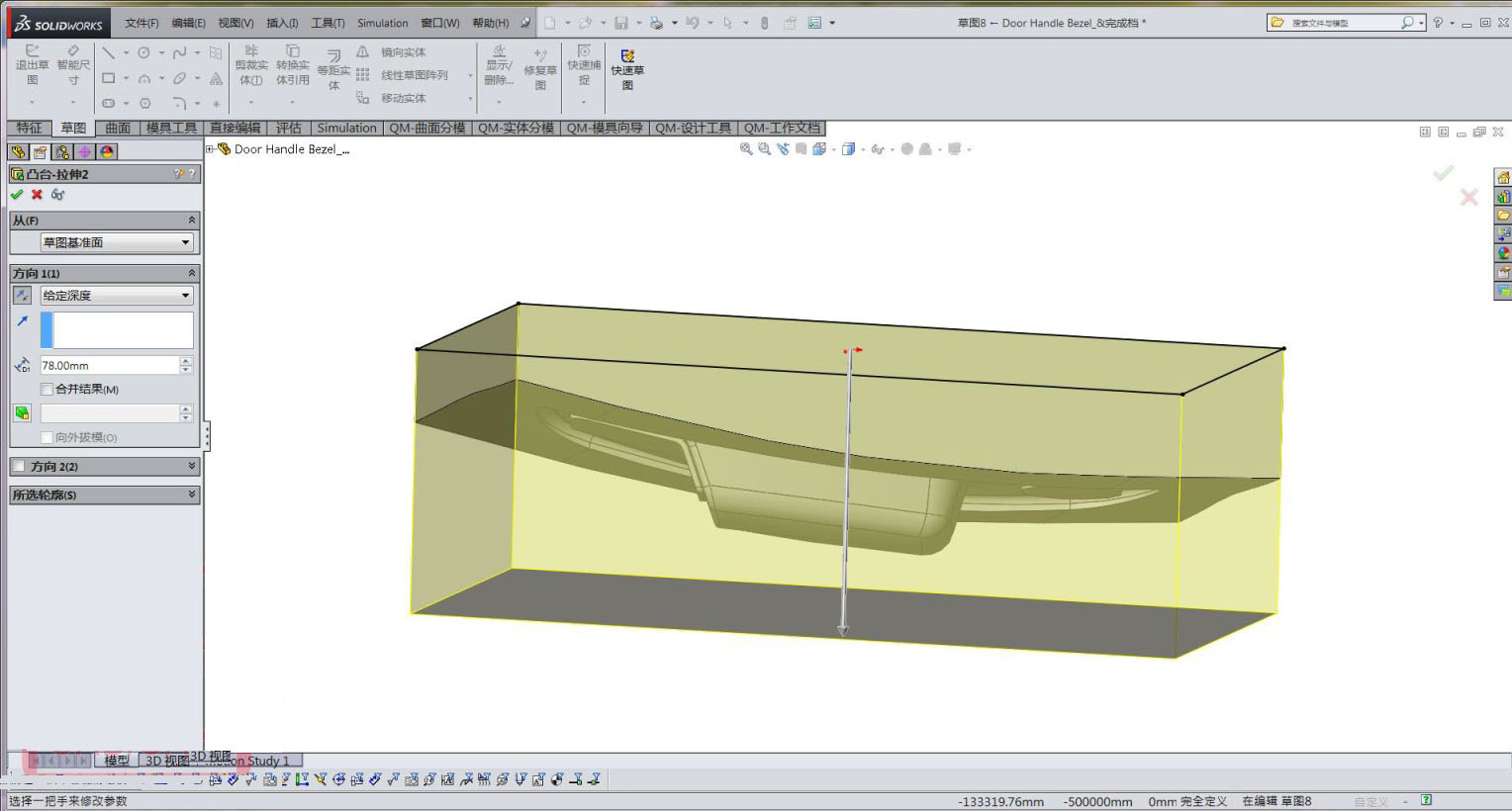

图11

然后,使用曲面切除,得到前模仁部分,

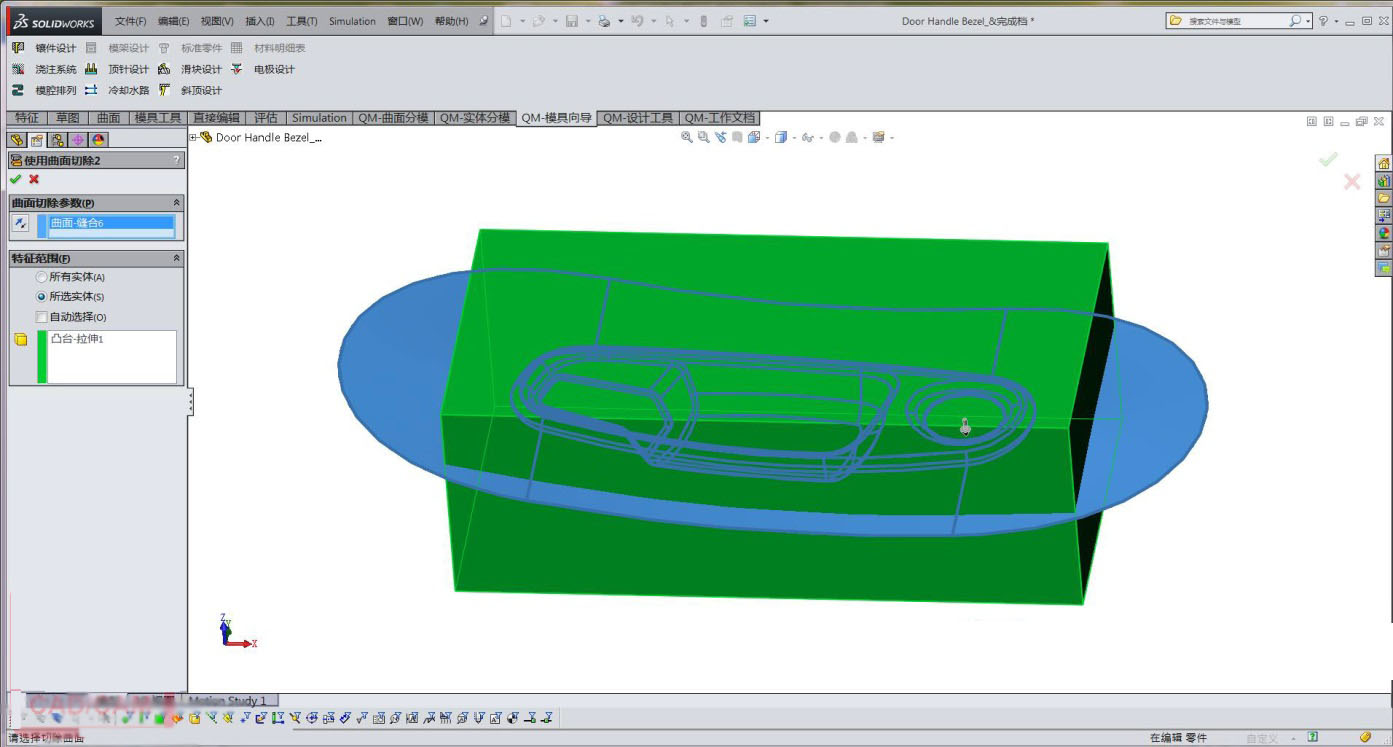

图12

然后,删掉之前的那个曲面分割实体,自此得到了整个前模仁。



图13

下面,我们开始分后模仁,以刚才得到的前模仁底面为基准面使用转换实体,并且拉伸。



图14

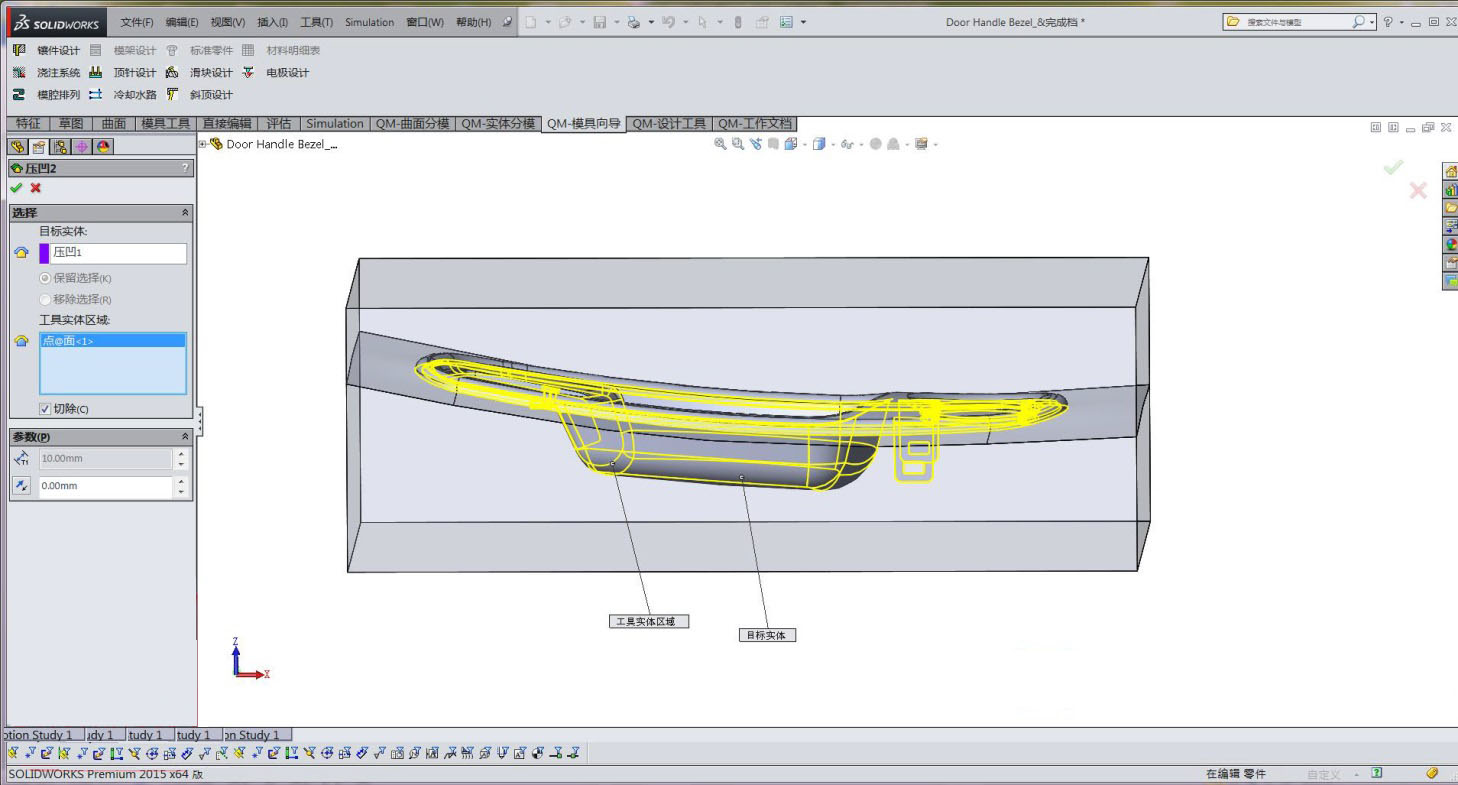

以此拉伸实体为目标实体,产品及前模仁为工具实体,使用压凹。



图15
