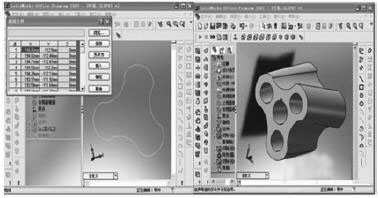

④点击“性能参数计算”按钮，可在”性能参数计算输出”框输出相关参数值； ⑤点击“三维建模”按钮，系统开始调用SolidWorks API函数建模。 运行实例如图5所示。
图5 运行实例 5 结语 本文在Visual Basic6.0环境中建立了罗茨风机叶轮建模系统的用户界面和数据库，通过调用SolidWorks中的外部接口函数API，建立了VB与SolidWorks的环境连接，在基于自动化技术的基础上，通过对叶轮各种型线造型方法和SolidWorks二次开发方法的研究，开发出了罗茨风机叶轮参数化建模系统。本系统首次把各种型线和叶数的叶轮建模模块集成为一体，其建模功能不限于二叶和三叶叶轮，在实现自动建模的同时，也能计算叶轮截面利用系数、基元容积等性能参数和几何尺寸参数。大大提高了叶轮的设计效率和建模速度，缩短了设计周期，为进一步对新型叶轮的研究和动力学分析提供有力支持。 |
