1.2 肋板类结构生成剖视图时的GB化问题

    当剖切平面沿纵向通过机件中的肋板、轮辐及薄板等的对称平面时，按照国标规定，这些结构都不画剖面符号，而用粗实线将它与其邻接的部分分开。但是在SolidWorks中，并不能区分筋特征，默认建立的剖切视图不符合GB标准，如图1所示，因此需要作一定的修改。

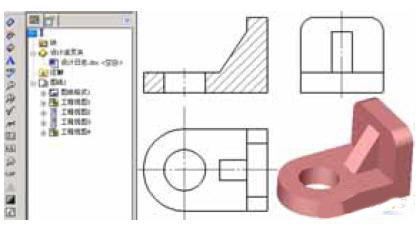

图1 默认剖切

在工程图中处理肋板类结构有5种方法，下面分别予以介绍。

    方法1 使用配置。①单击特征管理器上方的“配置管理”图标按钮，转到配置管理状态；②鼠标右键单击零件名称，从弹出的快捷菜单中选择“添加配置”，设置配置属性，单击“确定”图标按钮；③特征管理设计树图标按钮，回到零件建模状态。鼠标右键单击特征管理器中的“筋特征”，从弹出的快捷菜单中选择“压缩”；④切换到工程图中，选择筋的斜线，用“转换实体引用”获得其边线；⑤鼠标右键单击特征管理器中的“工程视图1”图标，从弹出的快捷菜单中选择“属性”，弹出“工程图视图属性”对话框，在“配置信息”栏中，勾选“使用命名的配置”中的“筋剖切”，单击确定按钮即可达到GB的要求。如图2所示。

    用配置的方法同样适用于轮幅类等其他零件。

图2 符合GB的筋板剖面图

方法2 不合并多实体。肋板类结构也可以通过拉伸实体特征得到，在拉伸特征属性管理器中选择取消“合并结果”，即将肋板结构作为单独的实体，在建立剖面线时，可以取消局部范围的剖面线，以符合GB标准。①在零件环境中删除筋特征，绘制肋板轮廓草图，建立拉伸特征，在拉伸属性管理器中，取消“合并结果”，即肋板作为独立的实体；②切换到工程图环境，建立零件的剖视图，由于存在两个实体，因此剖面线也自动分为两个部分。如图3所示；③选择肋板部分的剖面线，在弹出的属性管理器中去掉“材质剖面线”前面的勾，勾选“无”，即取消剖面线，从而使之符合GB标准。

图3 两个实体具有两种剖面线

  方法3 使用断开的剖视图。在工程图环境生成标准三视图，选中主视图，绘制或用“转换实体引用”获得如图4中粗实线所示的封闭区域的草图并选中，单击“断开的剖视图”图标按钮，出现“断开的剖视图”属性管理器，勾选“预览”，在俯视图中选择通过中心的圆或者设定剖视深度，单击图标按钮即可。
