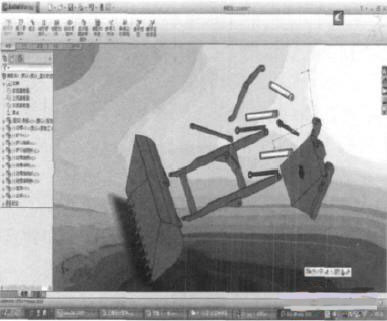

 图5 装载机工作装置手动爆炸视图 1.4 工程图 三维设计软件SolidWorks可以很方便地将三维模型自动转换成加工用的二维工程图。经过转换的图形不但十分准确，而且产生各种视图的功能比较齐全，如剖视图、轴测图、局部放大图等都能自动生成，各种尺寸标注、形位公差、焊接符号等注释均可自动产生，并且可以随意调整尺寸的种类和位置。更重要的是，还能自动生成明细栏、标题栏、明细表等。通过设置图纸大小、填写标题栏等即可生成符合机械制图标准的二维工程图，方便加工需要。如图6所示即为利用SolidWorks生成的摇臂工程图。
2 结束语 利用三维设计软件SolidWorks可以实现对装载机工作装置三维模型的虚拟设计，在设计过程中，设计人员根据需要，通过实时修改相应的特征来完成最终的设计任务，在新产品开发过程中不需要制造物理样机，所以能大大降低产品的设计开发费用。此外，在很大程度上也提高了产品设计质量，缩短了产品的研制周期，给企业产品抢占市场先机奠定了基础。 |
