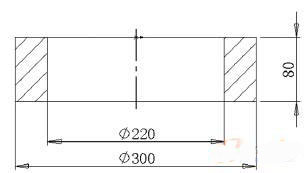

图4 承压垫圈的物理模型
3 利用SolidWorks-Simulation对以上物理模型进行仿真优化 仿真工作流程如图5所示

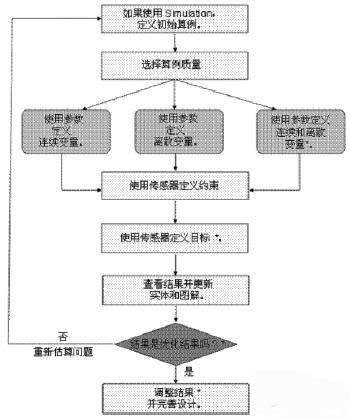

图5 仿真工作流程
3.1 定义初始仿真算例
算例类型：定义静态算例。 属性设置：自适应，解算器为自动。 材料属性：铸造碳钢。 接触：零件接触，选择柱鞋实体和承载垫圈实体。 夹具：固定承载垫圈。 载荷：垂直向下，作用在柱窝内底面上，30×1.2=36000kgf。 3.2 评估初始算例的结果 运算初始算例后，评估：在底部中心区安全系数nmin=0.67；质量M=13.3kg，偏重。 3.3 设定设计算例的属性 设定设计算例质量为：快速结果。 3.4 定义变量 δ：20～27步进1：D1：160～170mm 步进1：L1：12～18mm 步进1；L2：6～12mm 步进1；R：400～450mm，步进5。 3.5 定义约束 传感器类型：Simulation数据。 |
