图7 选择耳板两圆孔边缘线建立平台实体

依据上述类似的方法，确定耳板定位件相关附件设计。
两耳板对中性的工装保证：因为两耳板有同轴度和对称度要求，在工装设计时尽量使工艺基准和设计基推相重合。根据这一指导思想，设计出两个相关定位件。①隔套。设计效果如图8所示。由于此零件较简单，设计过程从略。②两楔紧套，设计效果如图9所示。由于此零件较简单，设计过程从略。隔套、楔紧套装配位置关系如图10所示。

图8 隔套设计效果

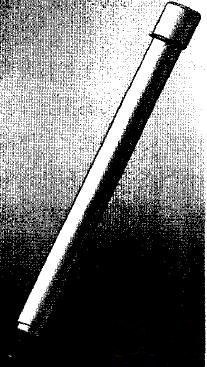

图9 两楔紧套设计效果

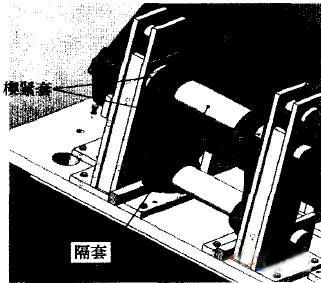

图10 隔套、楔紧套装配位置关系

侧板定件相关性设计：依据上述相关性设计类似的方法，确定侧板定位件及其相关附件设计。限于篇幅，这里不再赘述。仅给出设计效果图（见图11）。

图11 侧板定位件及其相关附件设计效果图

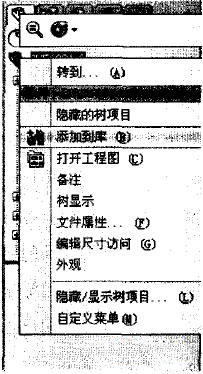

(3)夹紧机构的设计首先建立非标库，方便调用。现以一螺杆压紧件为例，简述其建立过程。①完成螺杆压紧件的建模（见图12）。②选择零件名，按右键点击添加到库，如图13所示。给定合适文件名和保存路径。其次调用标准件库。这个过程比较简单，这里从略。

图12 螺杆压紧件的建模

图13 选择零件名

对实例特殊夹紧机构的设计。这里仅对铲斗中间弧形板部分的夹紧作一介绍。由于弧形板及其上的加强肋板成形过程中存在回弹等因素，使得成形实际尺寸与设计尺寸有较大偏差。因而施之于其上的夹紧机构还承当一定的校形作用。由于其建立过程与上述相关性设计过程类似，这里不再赘述。仅给出设计效果图(见图14)。整体设计效果如图15所示。

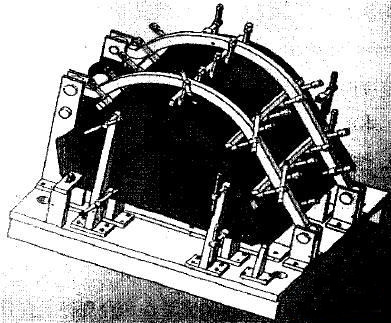

图14 夹紧机构设计效果图

图15 整体设计效果

这里需要说明的是，为了使铲斗文件名不出现在工程图的材料明细表中，需作一些技术处理。用右键单击铲斗文件名，然后选择零部件属性，弹出零部件属性对话框，勾选不包括在材料名细表中。
此工装设计并制造完成后，投入生产中使用。产品经检验，其对称度公差和同轴度公差控制在产品加工要求的范围内。产品对角线误差也控制在设计要求范围内。因此，本工装设计是一个切实可行的方案。
5.结语
通过以上案例，我们可以看出用SolidWorks进行工装设计的基本思路：以产品模型为基体，进行工装的相关性设计。其优势在于直观性强，便于干涉检查，不会顾此失彼，保证设计过程的完整性和合理性。并且可以把常用的工装夹具做成工装库，方便调用。由于SolidWorks本身带有标准件库，其设计之优势，非一般三维软件所能媲美。
