在常规机械设计中，经常碰到板材上四孔对称的设计情形，虽然设计难度不大，但如果设计量很大，也是十分繁琐的工作。现在通过建立库特征加快设计速度，提高效率。

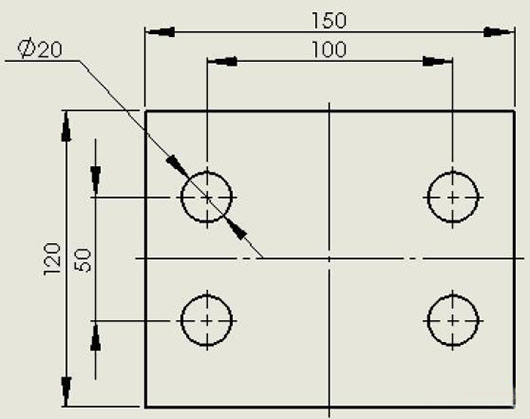

    问题描述如下：平板上四孔居中对称，通孔。


图1 板材上四孔对称的设计

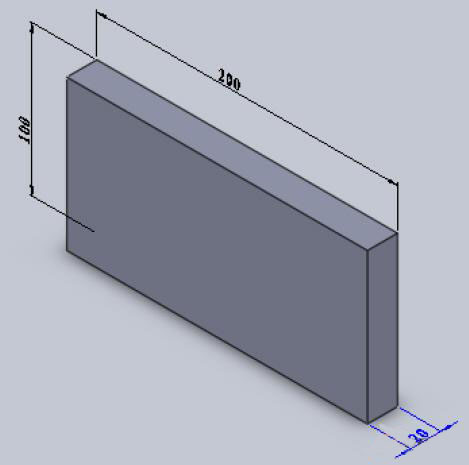

    1、建立机体特征。绘制一个任意大小的矩形草图，这里取为100×200mm，然后拉伸任意厚度，这里暂定20mm。


图2 建立机体特征

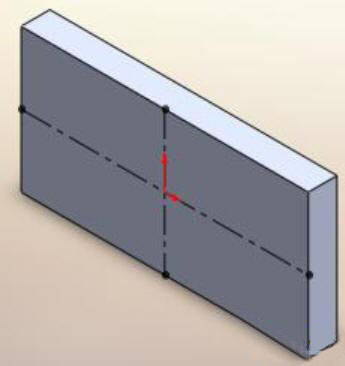

    2、在100×200mm的面上开草图。用中心线画两条对称线，做线时务必捕捉到边的中点，如下图。


图3 在100×200mm的面上开草图

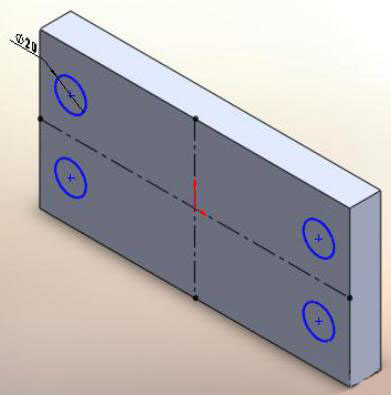

    3、在四分之一范围内做一个圆，标注尺寸，假设（φ20，然后在X、Y方向上分别镜像，如下图：


图4 在四分之一范围内做一个圆

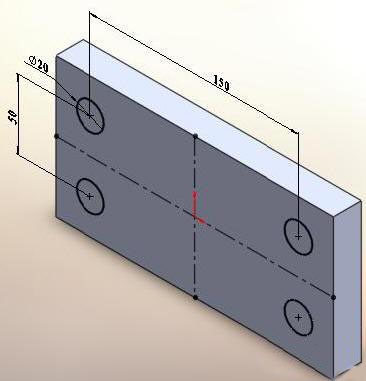

    4、标注孔距。假设标注50、150，完成后如下图。


图5 标注孔距

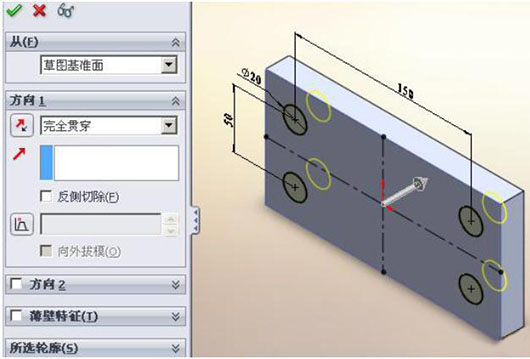

    5、拉伸切除四个孔。终止条件：完全贯穿。如下图：


图6 拉伸切除四个孔

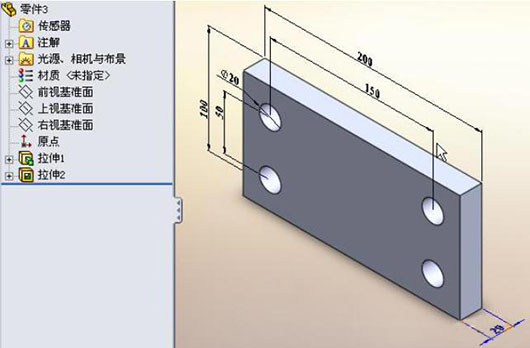

    6、完成后的效果及特征树如下图：


图7 效果及特征树

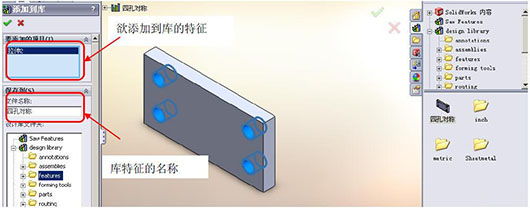

    7、用鼠标把拉伸2从特征树中拖放到特征库中，松开鼠标后弹出“添加到库”属性框，为文件名称键入一个有意义的名字：四孔对称，如下图：


图8 添加到库


    8、添加成功后，在设计库中出现我们添加的：四孔对称库特征。库特征的制作完毕。接下来，我们看看怎样应用这个库特征。

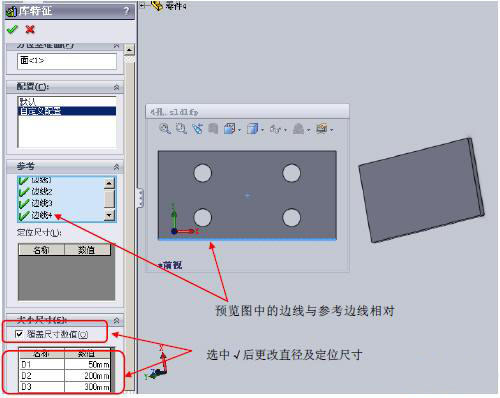

    有一块平板600×1000，在上面做四个中心对称的孔，可以直接把我们的库特征拖放到欲钻孔的面上，软件提示我们选择参考边线，依次选择相对的2对边，并从弹出的预览图中观察边的对应关系，孔的大小、孔距可以在“大小尺寸”下进行更改。在这里我们把孔改为(φ50，孔距200×300。但是当应用时却报错了，为什么？


图9 四孔对称库特征

    这是因为步骤1草图中标注了200×100，限定了步骤2中对称线的长度，其实把步骤1中的尺寸删除就可以。机体特征只要比孔距大就可以，不用标注尺寸的。
