当前很多公司企业的工程图都有自己所特有CAD图框，假如在SOLIDWORKS工程图中重新绘制这些图框，那就需要花费时间才可以完成，那怎么实现CAD图框快速调用到SOLIDWORKS工程图里面就是大家所关心的问题。

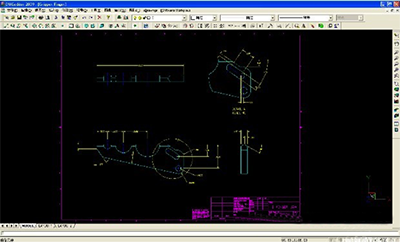

    由于图框都是存在于已有的DWG格式的图纸里面，那可以先用SOLIDWORKS附带有的二维设计工具DWGeditor打开, 目的在于测量图框的宽和高的数据，如图一。


图一

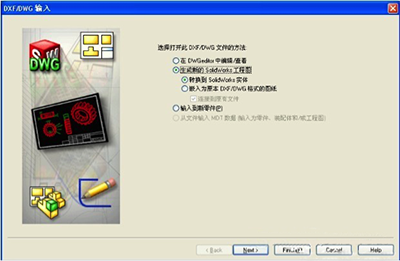

    得到数据后，通过SOLIDWORKS直接打开CAD文档，弹出“DXF/DWG输入”对话框，在这里可以选择打开此DXF/DWG文件的方法，我们需要SOLIDWORKS工程图，所以如图二选择好相应的选项。


图二

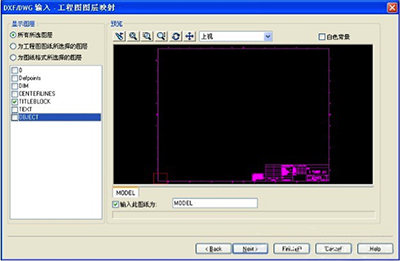

点击“Next”，切换到“DXF/DWG输入---工程图图层映射”对话框，因为CAD文档多数有多个图层，所以在这里挑选出属于图框的图层，如图三所示。


图三

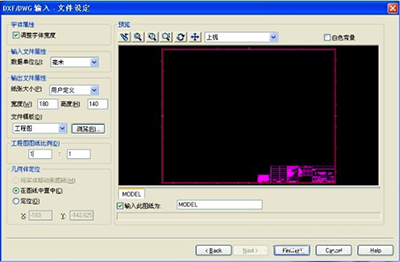

点击“Next”，切换到“DXF/DWG输入---文件设定”对话框，这里就是CAD图框调用的重点：

1：“字体属性”默认打钩,以保证字体宽度与整个图纸比例一致。

2：“输入文件属性”就按照之前测量图框宽和高的单位来选择。

3：“输出文件属性”的纸张大小选项中选择“用户定义”，接下来把图框宽和高数据相应填写上去。

4：“工程图图纸比例”设置为1：1。

5：“几何体定位”选择在图纸中居中。

完成后如图四所示。


图四

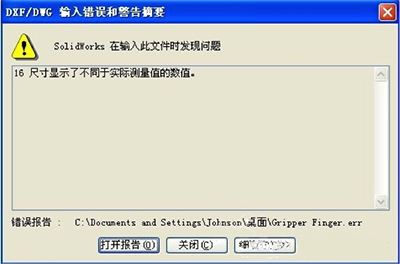

点击“Finish”后，假如出现如图五的提示,可以直接按”关闭”来跳过。


图五

接下来就可以看到CAD图框已经自动添加到SOLIDWORKS工程图中，如图六所示。


图六

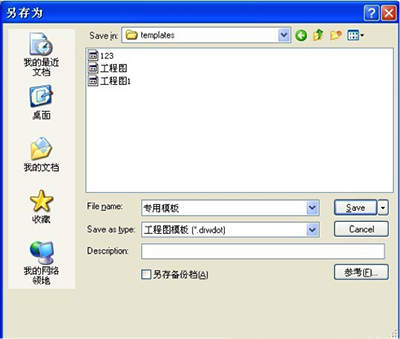

不过这个时候图框还没真正成为SOLIDWORKS工程图图框，所以需要先把整个图框剪切下来，然后进入“编辑图纸格式”状态，再粘贴上去，放置好位置后退出“编辑图纸格式”状态，最后一步把工程图另存为“工程图模板”格式，如图七所示


图七

保存后，CAD图框的快速转换操作正式完成，新建工程图时就可以得到想要的图框。
