在SOLIDWORKS中，工程师经常使用测量对模型进行测量，SOLIDWORKS测量可以对点线面组合进行测量。通过测量，可以获得距离、面积、周长等参数。

在工作中，除了基于SOLIDWORKS基准坐标方向的测量之外，还需要不用方向的测量。SOLIDWORKS测量工具对此有针对的解决方法。

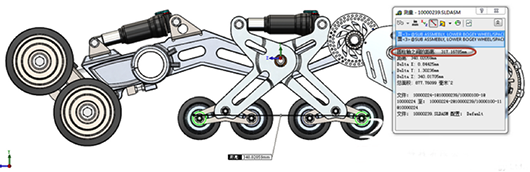

一、在SOLIDWORKS测量工具中，选择“投影于”中的“无”（默认）

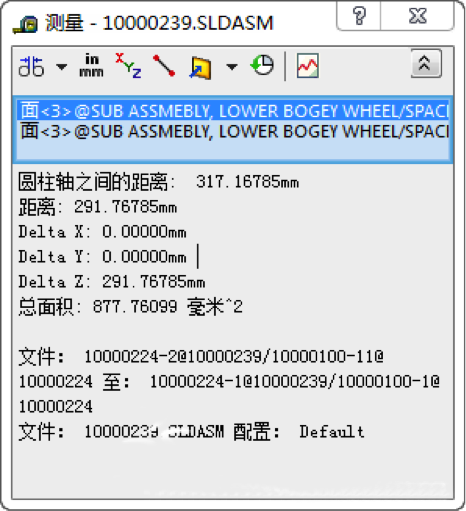

测量所得为圆柱轴之间的距离，其中“距离”为说选择点之间的距离。

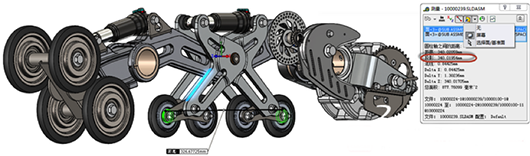

二、选择“投影于”为“屏幕”

增加投影距离，此投影距离为屏幕投影距离，也就是，所选点所形成的直线投影于屏幕视角的距离。

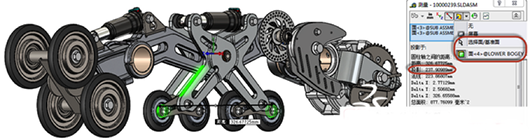

三、选择“投影于”为“选择面/基准面”

需要选择，某一面为投影参考，而投影长度则为说选择点投影于基准面说显示的长度。

在SOLIDWORKS中，工程师不但可以测量选择点线面的距离、长度、面积等，还可以通过投影测量基于视角或基准面的投影长度，SOLIDWORKS测量工具帮助工程师设计更好更符合实际的产品。
