有时候需要在曲线上取得某一点的坐标值，或者将曲线转化成点坐标数据，而目前SolidWorks中没有直接的工具和命令，我们可以采用其他技巧方法，如下：

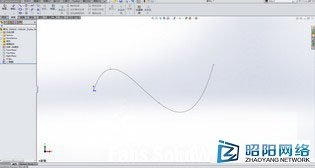

一、如图是前视基准面上的一条样条曲线
二、在菜单栏选择“插入”→“参考几何体”→“点”

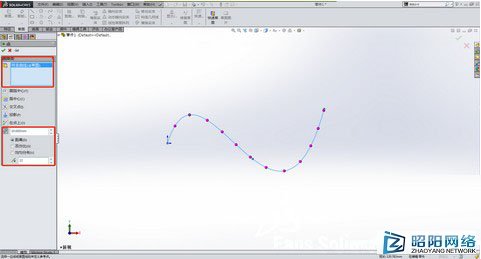

三、在“选择”一项选择样条曲线，可按“距离”、“百分比”或“均匀分布”类型设置插入点，
如图中红框所示。

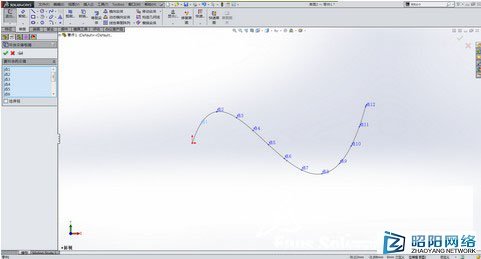

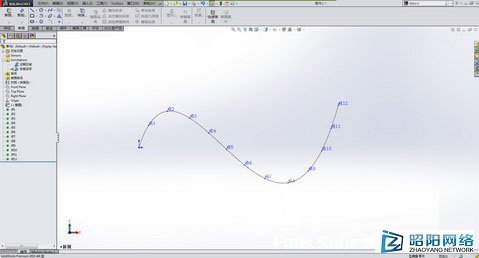

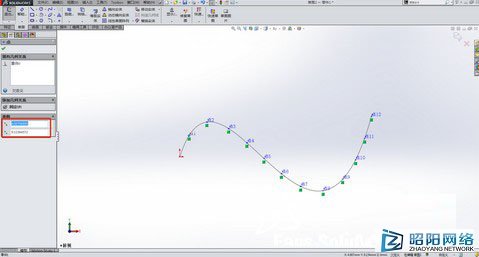

 四、确定  五、在前视基准面新建草图（因为原先曲线是在前视基准面），单击“转换实体引用”命令，选择刚才插入的点，确定，草图中即可获得这些点。  六、在草图编辑状态下，单击相应的点就可以知道点的坐标。  |
