主要内容：
一、零件模板里包括的主要信息
二、如何更改已创建的零件模板
一、当我们创建一个新的零件，在SolidWorks零件模板中，通常会含有以下信息：

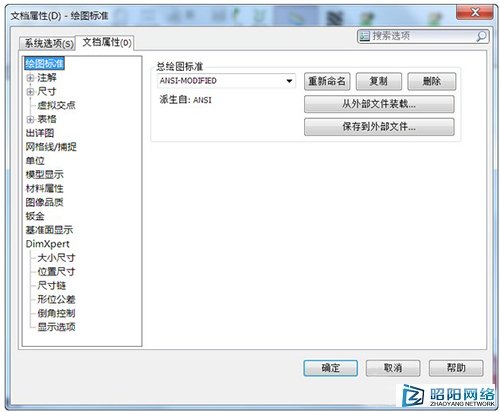

1)文档属性：
供用户创建自定义绘图标准
绘图标准
网格间距
文字比例和文字显示大小
单位
模型显示
图像品质
DimXpert设置

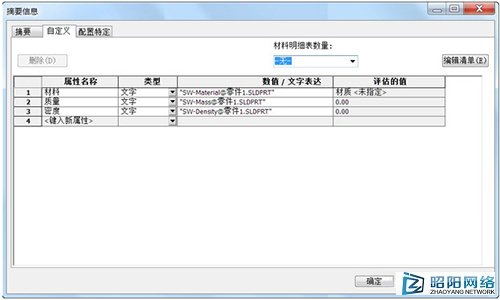

2)自定义属性：
摘要
自定义
配置特定
材料明细表数量
编辑清单

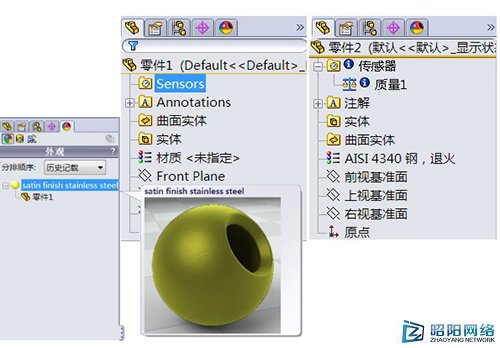

3)特征树：
传感器
材料
文件夹显示隐藏
方程式
外观、光源与布景
二、如何更改已创建的零件模板

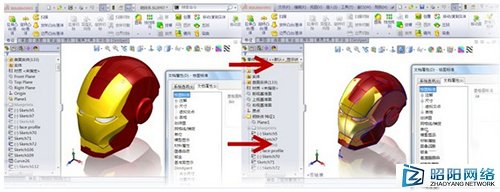

零件模板更换前：（初始模板为ISO标准）
零件模板更改后：（更换模板为GB标准）

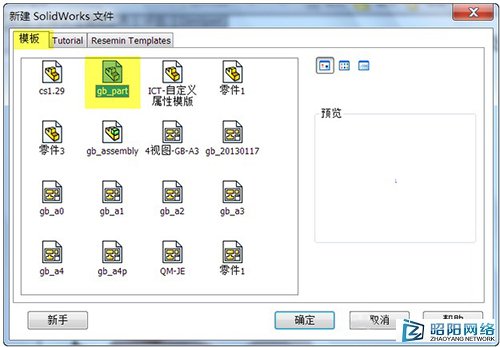

步骤1：
新建零件，选择要更换的零件模板gd_part

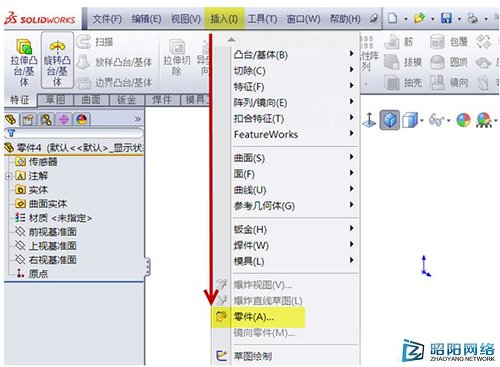

步骤2：
选择菜单栏中的“插入”→“零件”

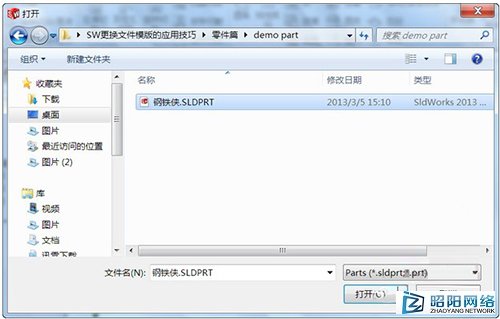

步骤3：

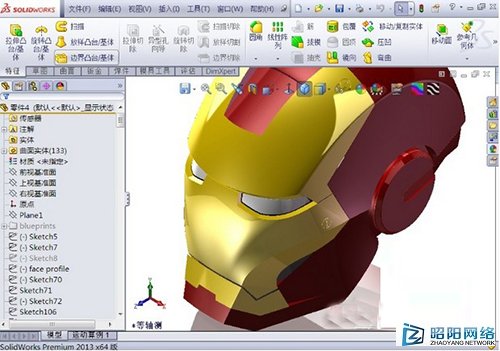

找到更换前的零件：钢铁侠

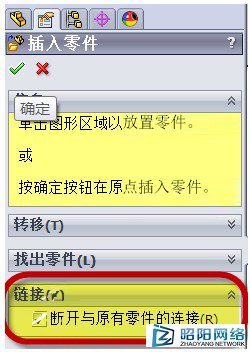

步骤4：
设计树→属性管理器→链接→勾选“断开与原有零件的连接”

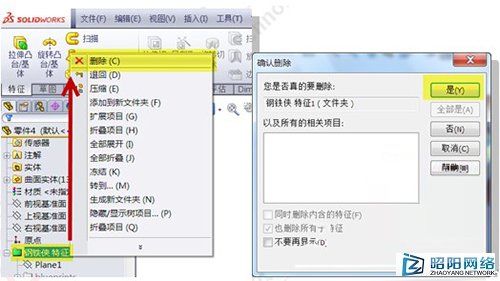

步骤5：
右键选择文件夹，将设计树中的文件夹删除
 完成零件模板替换  |
