其实edrawings不仅仅可在设计研发中应用，在其他环节也有较好的应用效果,比如生产外协环节的技术交流阶段。

现在很多企业的很多零部件都是外协加工的，外协加工就需要给外协企业提供图纸，一般会提供蓝图（或者DWG、PDF格式等电子版图纸），但是对于复杂零件（如铸件）2D图纸容易出现表达不清，所以很多企业开始提供3D格式图纸，这样图纸就比较繁琐，同时在提供图纸时，又担心企业核心数据外泄，所以这是一对矛盾。

当使用SolidWorks完成设计后，如下图：

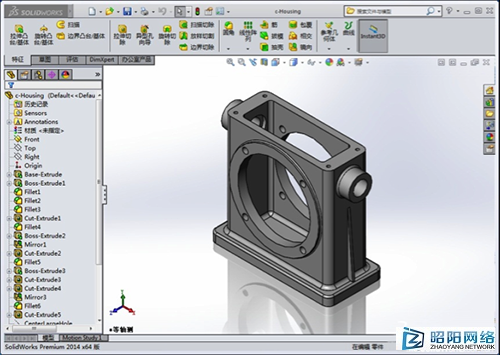

3D模型

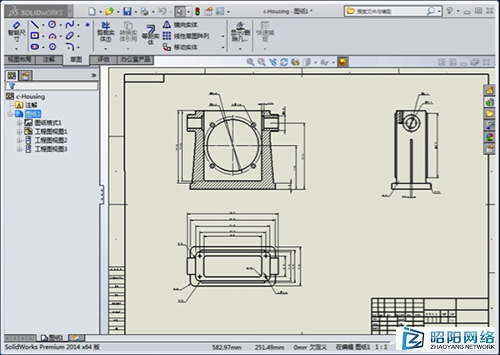

工程图

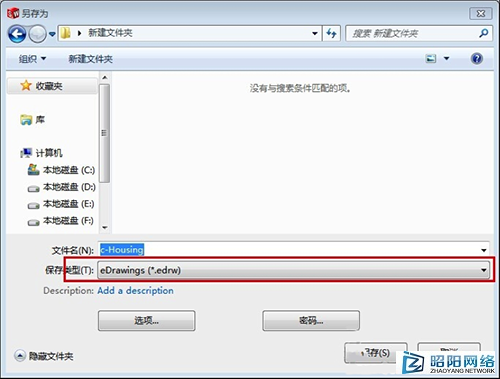

可以将工程图另存为edrawings格式，如下图：

Edrawings格式工程图，不仅仅是包含工程图，还包含其对用的3D模型，从而解决因单纯2D工程图容易出现表达不清的情况。

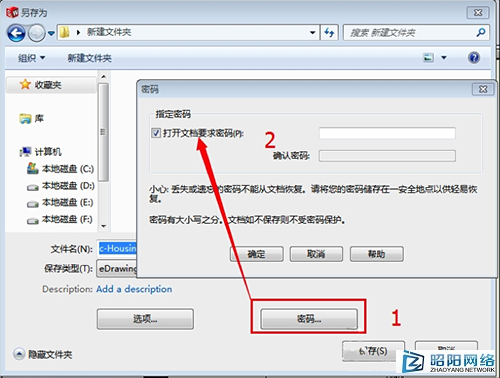

但是如何保护核心数据呢？其实在保存时可以设定密码，从而可以防止没有授权的人员打开图纸，如下图：

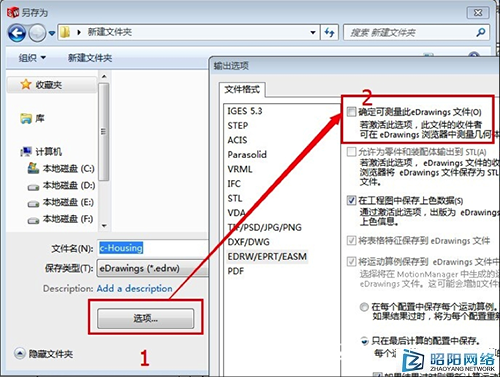

同时可以控制是否允许外协厂家通过测量方式得到未标注的尺寸，从而让外协厂家只能看到允许看到的尺寸，如下图：

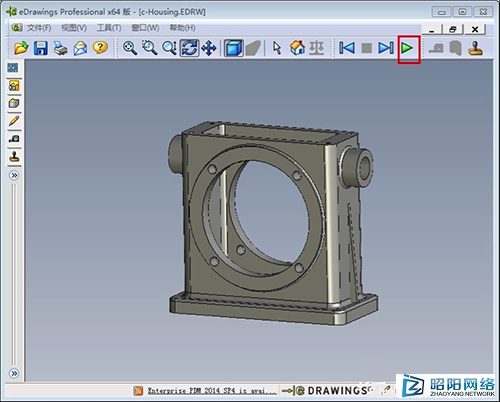

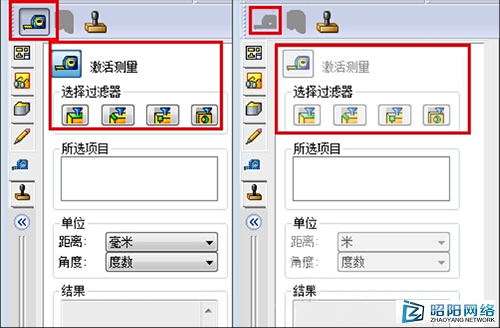

允许测量和不允许测量对比。

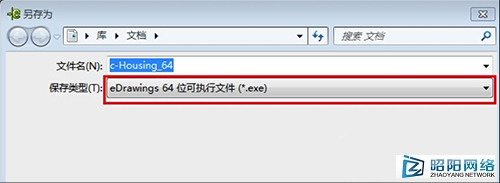

如果外协厂家没有安装edrawings，可以在edrawings里将图纸另存为exe格式，然后双击即可打开，从而不需要安装任何看图工具。

所以通过edrawings提供给的功能，可以很好的解决需要提供多种格式数据的问题，又一定程度的保证企业核心数据外泄。
