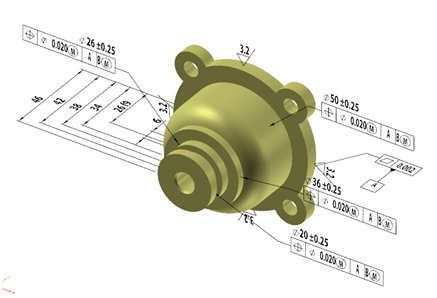

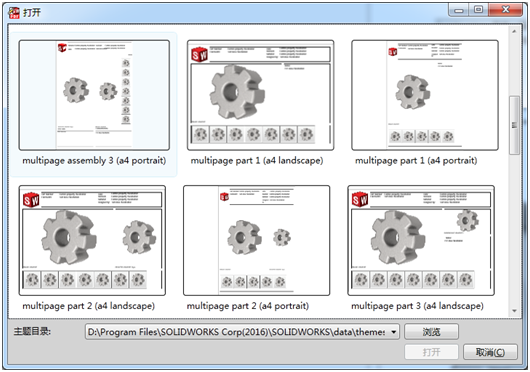

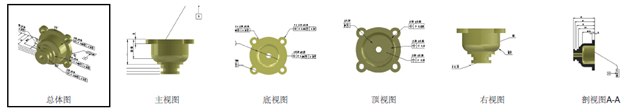

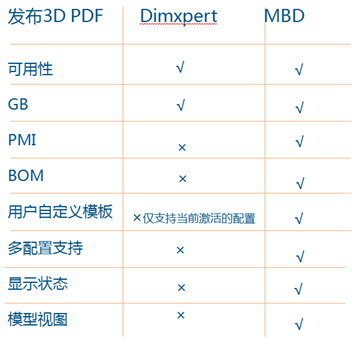

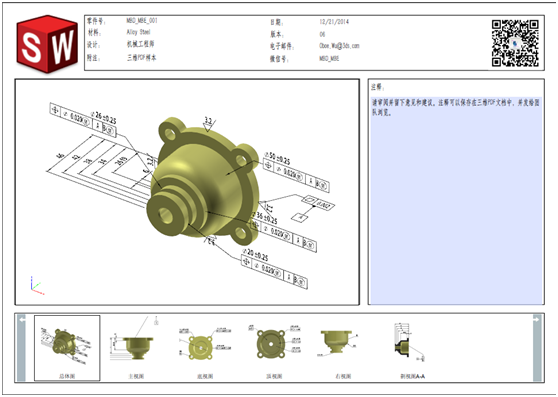

概述:MBD(Model Based Definition)是基于模型定义产品制造信息(PMI)的一个功能模块。 技术分享: (一)MBD关键功能 1)3D PMI定义:在3D模型中定义尺寸、公差、注解等 2)在3D PMI管理:快速捕捉和管理工程视图,如:标准三视图、断裂视图、剖面视图等 3)3D输出:输出格式多样化如:SOLIDWORKS文件、eDrawings®、3D PDF,图示为3D PDF (二)支持多行业标准 如军用标准-31000A、ASME Y 14.41、ISO 16792、DIN ISO 16792 和 GB/T 24734。 (三)定制化 可根据客户需要,定制发布文件的样式,如图 (四)与SolidWorks DimXpert的区别 |
